1N4148

Cấu tạo

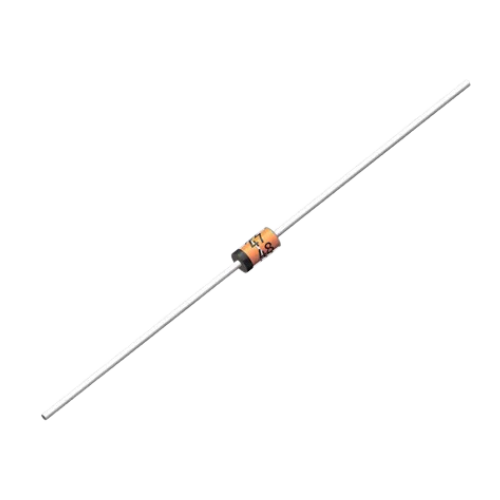

Diode 1N4148 có cấu tạo đơn giản nhưng hiệu quả trong việc điều khiển dòng điện. Nó được làm từ vật liệu bán dẫn, thường là silicon. Với một mối nối p-n giữa hai vùng bán dẫn: vùng P-type (dương) và N-type (âm). Mối nối này cho phép diode dẫn dòng điện khi có điện áp thuận và ngăn cản dòng điện khi có điện áp ngược. Diode 1N4148 có hai điện cực: anode (dương) và cathode (âm). Khi điện áp thuận được áp dụng, dòng điện chỉ có thể đi qua từ anode đến cathode. Đảm bảo dòng điện chỉ đi theo một chiều, từ đó bảo vệ các mạch điện tử khỏi sự cố do dòng điện ngược. Cấu tạo này giúp diode 1N4148 thực hiện chức năng chuyển mạch nhanh. Bảo vệ và điều khiển dòng điện hiệu quả trong các mạch điện tử.

Nguyên lý hoạt động

Nguyên lý hoạt động của diode 1N4148 dựa trên cấu trúc mối nối p-n. Nơi hai loại bán dẫn P-type và N-type được kết hợp. Khi điện áp thuận được áp dụng vào điện cực anode (P-type) và cathode (N-type), mối nối p-n sẽ dẫn điện. Cho phép dòng điện đi từ anode đến cathode. Diode chỉ dẫn điện khi điện áp đạt một mức nhất định (khoảng 0.7V đối với silicon). Khi điện áp ngược được áp dụng, mối nối p-n phân cực ngược. Tạo ra vùng cạn dòng điện, ngăn không cho dòng điện đi qua. Do đó, diode 1N4148 chỉ cho phép dòng điện đi theo một chiều duy nhất và ngừng hoạt động khi có điện áp ngược. Giúp bảo vệ mạch điện tử khỏi các tín hiệu ngược có thể gây hư hỏng.

Hướng dẫn sử dụng

• Xác định chân của diode
  Chân Anode (A): Chân dương của diode, thường là đầu không có vạch màu.
  Chân Cathode (K): Chân âm của diode, thường có vạch màu hoặc dấu chấm trên thân diode.
• Kết nối trong mạch:
  Điện áp thuận: Kết nối chân anode vào cực dương của nguồn điện và chân cathode vào cực âm của nguồn điện. Diode sẽ dẫn điện và cho phép dòng điện đi qua.
  Điện áp ngược: Nếu bạn đảo ngược điện áp, tức là chân anode kết nối với cực âm và chân cathode kết nối với cực dương. Diode sẽ ngừng dẫn điện và chặn dòng điện.
• Ứng dụng trong các mạch điện
  Mạch bảo vệ: 1N4148 có thể được sử dụng để bảo vệ các linh kiện khác trong mạch khỏi điện áp ngược.
  Mạch chỉnh lưu: Diode 1N4148 có thể được sử dụng trong các mạch chỉnh lưu. Để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều trong các ứng dụng có dòng điện nhỏ.
  Chuyển mạch nhanh: Vì đặc tính chuyển mạch nhanh. Diode 1N4148 thường được sử dụng trong các mạch số, mạch vi xử lý hoặc các mạch điều khiển tín hiệu.
• Lưu ý khi sử dụng
  Điện áp ngược: Đảm bảo điện áp ngược trên diode không vượt quá 100V, nếu không diode sẽ bị hỏng.
  Dòng điện tối đa: 1N4148 có thể chịu được dòng điện tối đa là 300mA. Vì vậy cần phải kiểm tra và giới hạn dòng điện trong mạch sao cho không vượt quá giá trị này.

Ứng dụng

Diode 1N4148 là một loại diode chuyển mạch tốc độ cao, thường được sử dụng trong các mạch điện tử yêu cầu thời gian đáp ứng nhanh và dòng điện nhỏ. Nhờ có thời gian chuyển mạch chỉ khoảng 4 nanosecond, nó được ứng dụng rộng rãi trong các mạch logic số, mạch xử lý xung và mạch RF cao tần. Trong các mạch sử dụng relay, cuộn cảm hoặc motor, 1N4148 hoạt động như một diode chống xung ngược, giúp bảo vệ linh kiện khỏi hư hỏng do điện áp đột biến. Ngoài ra, diode này còn được dùng trong mạch chỉnh lưu dòng nhỏ, mạch ghim điện áp và mạch tạo xung, giúp ổn định và xử lý tín hiệu hiệu quả. Với đặc tính nhỏ gọn, giá rẻ và hiệu suất cao, 1N4148 là một trong những linh kiện quan trọng trong các thiết bị điện tử hiện đại.

Ưu điểm, nhược điểm

Diode 1N4148 có nhiều ưu điểm nổi bật. Bao gồm khả năng chuyển mạch nhanh, kích thước nhỏ gọn và giá thành thấp. Làm cho nó trở thành lựa chọn lý tưởng cho các mạch điện tử yêu cầu tốc độ cao và tiết kiệm chi phí. Nó dễ sử dụng và phổ biến trong các ứng dụng như mạch logic số và vi xử lý. Đồng thời giúp bảo vệ các linh kiện khác trong mạch khỏi dòng điện ngược. Tuy nhiên, 1N4148 cũng có một số nhược điểm, bao gồm khả năng chịu dòng điện và điện áp ngược hạn chế. Chỉ phù hợp với các mạch có yêu cầu công suất thấp. Vì vậy, nó không thích hợp với các ứng dụng đòi hỏi dòng điện lớn hoặc điện áp ngược cao.
