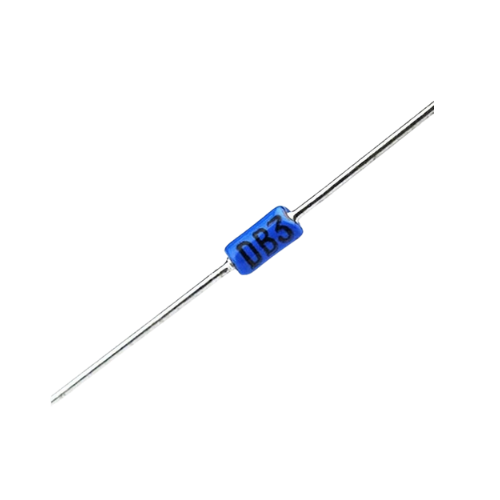

DIAC DB3 là một loại DIAC (Diode for Alternating Current) thường được sử dụng để kích hoạt DIAC trong các mạch điều khiển điện xoay chiều. Với điện áp kích hoạt khoảng 28V – 36V, DB3 hoạt động như một công tắc điện áp, chỉ dẫn điện khi đạt đến mức điện áp nhất định, giúp DIAC chuyển sang trạng thái dẫn.
Cấu tạo
Cấu tạo của DIAC DB3 gồm ba lớp bán dẫn PNP hoặc NPN đối xứng, tạo thành một linh kiện có khả năng dẫn điện hai chiều khi đạt điện áp kích hoạt. Không giống như diode thông thường, DB3 không có cực dương hay cực âm cố định mà gồm hai cực A1 và A2, có thể dẫn điện theo cả hai hướng. Khi điện áp đặt vào hai cực vượt quá ngưỡng 28V – 36V, vùng chặn bị phá vỡ, cho phép dòng điện chạy qua. Nhờ cấu trúc đối xứng này, DB3 hoạt động như một công tắc điện áp, giúp kích hoạt DIAC một cách ổn định, giảm nhiễu và cải thiện hiệu suất chuyển mạch trong các mạch điều khiển điện xoay chiều.
Nguyên lý hoạt động
Nguyên lý hoạt động của DIAC DB3 dựa trên nguyên tắc phá vỡ điện áp ngưỡng để dẫn điện. Khi điện áp giữa hai cực A1 và A2 thấp hơn ngưỡng kích hoạt (khoảng 28V – 36V), DIAC ở trạng thái không dẫn điện, tương tự như một công tắc mở. Khi điện áp tăng lên vượt quá mức này, vùng chặn trong cấu trúc bán dẫn bị phá vỡ, khiến DIAC bật dẫn và cho phép dòng điện chạy qua. Sau khi dẫn, điện áp giảm xuống và DIAC vẫn duy trì trạng thái dẫn cho đến khi dòng điện qua nó giảm xuống dưới một giá trị nhất định (thường rất nhỏ), lúc này DIAC tự động tắt và quay trở lại trạng thái ban đầu. Nhờ nguyên lý này, DB3 thường được sử dụng để kích hoạt DIAC, giúp ổn định quá trình bật/tắt trong các mạch điều khiển điện xoay chiều như dimmer đèn, điều khiển tốc độ quạt và motor.
Ứng dụng
DIAC DB3 được sử dụng rộng rãi trong các mạch điều khiển điện xoay chiều nhờ khả năng bật/tắt ổn định và giảm nhiễu khi kích hoạt DIAC. Một trong những ứng dụng phổ biến nhất của DB3 là trong mạch dimmer đèn, giúp điều chỉnh độ sáng của bóng đèn bằng cách kiểm soát góc dẫn của DIAC. Ngoài ra, DB3 còn được dùng trong mạch điều khiển tốc độ quạt, động cơ AC, giúp thay đổi tốc độ quay mà không làm ảnh hưởng đến hiệu suất của động cơ. Bên cạnh đó, DIAC DB3 còn xuất hiện trong các mạch bảo vệ quá áp, giúp hạn chế dòng điện đột ngột và bảo vệ linh kiện điện tử. Với tính năng chuyển mạch ổn định và hoạt động hai chiều, DB3 là linh kiện quan trọng trong nhiều thiết bị điều khiển công suất.
Ưu điểm, nhược điểm
DIAC DB3 có khả năng dẫn điện hai chiều và giúp kích hoạt DIAC ổn định, giảm nhiễu trong mạch điều khiển điện xoay chiều. Nó có kích thước nhỏ gọn, giá thành rẻ nhưng điện áp kích hoạt cố định khoảng 28V – 36V. Do không thể kiểm soát dòng điện linh hoạt, DB3 chủ yếu được dùng trong các mạch kích DIAC đơn giản.
Diode DB3 là một linh kiện điện tử quan trọng thường có mặt trong các mạch điện dân dụng.
Chúng tôi sẵn sàng tư vấn và hỗ trợ quý khách hàng trong việc đặt hàng. Qúy khách có thể liên hệ với chúng tôi tại đây
| Thông số | Giá trị |
|---|---|
| Điện áp đánh thủng (Breakover Voltage) | 28V – 36V |
| Dòng điện duy trì (Holding Current) | 5µA – 50µA |
| Điện áp hoạt động tối đa | ±40V |
| Dòng điện tối đa | 2A (đỉnh) |
| Nhiệt độ hoạt động | -40°C đến 125°C |
| Ứng dụng | Kích TRIAC, dimmer đèn, điều khiển tốc độ động cơ |
