Đế IC ZIF

Chức năng

• Cố định IC: Giúp gắn chắc chắn IC vào mạch mà không cần sử dụng lực quá mạnh.
• Dễ dàng tháo lắp: Cho phép thay thế IC dễ dàng mà không làm hỏng chân IC.
• Bảo vệ IC:: Giảm nguy cơ hư hỏng các chân IC trong quá trình thay thế hoặc thử nghiệm.
• Ứng dụng trong thử nghiệm: Phù hợp cho các công việc thử nghiệm, sửa chữa và prototyping mạch điện tử.

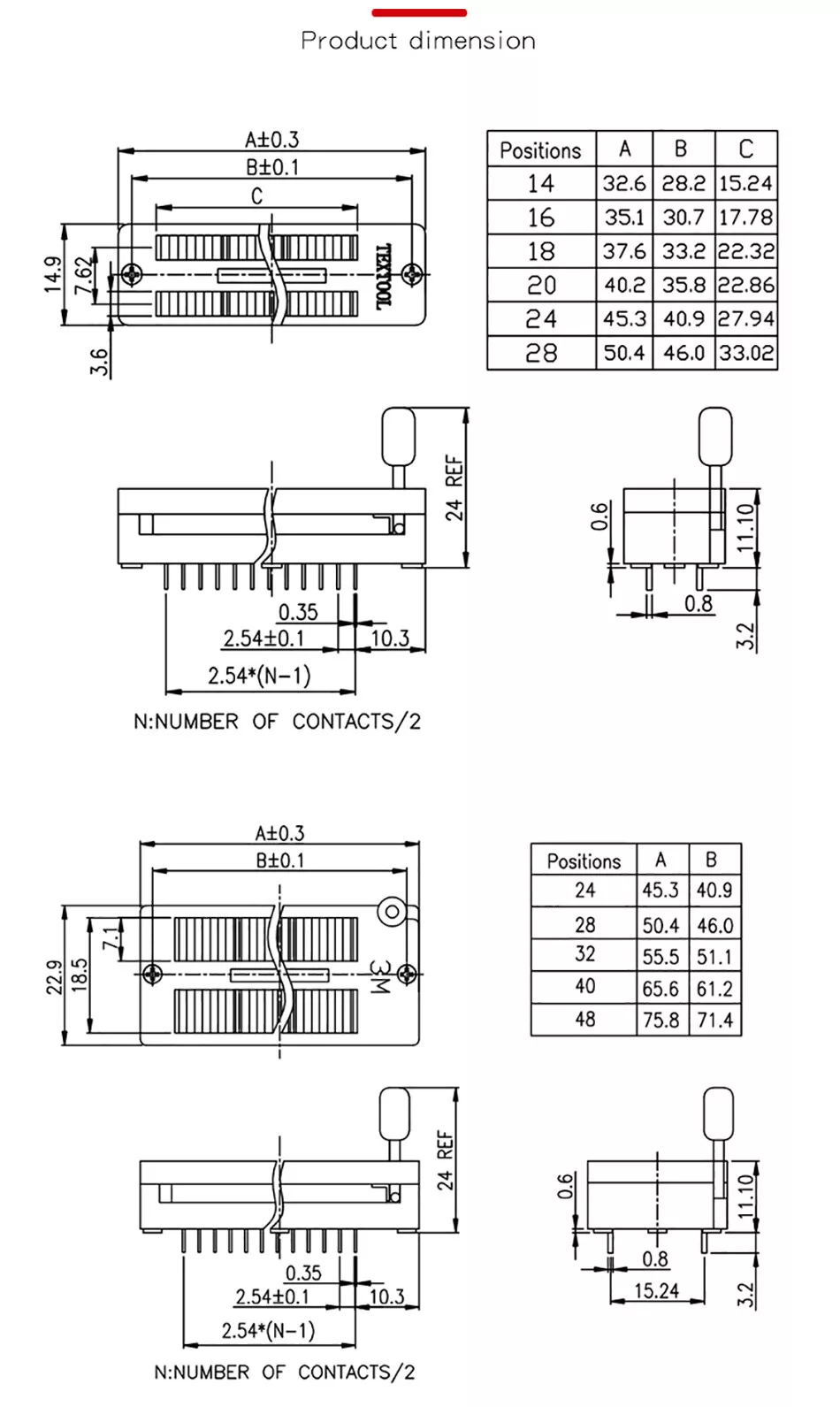

Cấu tạo

Đế IC ZIF có cấu tạo gồm :

• Khung đế: Làm bằng nhựa hoặc kim loại, dùng để giữ IC cố định.
• Chân kết nối: Các chân đồng được bố trí sẵn để kết nối với chân IC.
• Cơ chế nâng hạ: Dùng cơ chế lẫy hoặc cần gạt để mở rộng và đóng các chân kết nối.
• Cổng kết nối: Được thiết kế để gắn vào mạch in hoặc thiết bị thử nghiệm.

Cấu tạo này giúp đế IC ZIF dễ dàng sử dụng, bảo vệ IC khỏi hư hỏng và tạo sự thuận tiện trong quá trình lắp ráp và thử nghiệm.

Phân loại

Dựa trên số chân:

• Đế IC ZIF 8 chân: Dành cho các IC nhỏ, phổ biến trong các mạch đơn giản.
• Đế IC ZIF 16 chân: Thường dùng cho IC có số chân lớn hơn, như các vi mạch.
• Đế IC ZIF 28 chân và nhiều hơn: Dành cho các IC phức tạp, vi điều khiển hoặc vi xử lý.

Dựa trên vật liệu:

• Đế IC ZIF nhựa: Nhẹ, giá rẻ, phổ biến trong các ứng dụng thử nghiệm và sửa chữa.
• Đế IC ZIF kim loại: Chịu nhiệt tốt hơn, bền bỉ, thích hợp cho các ứng dụng công nghiệp và môi trường khắc nghiệt.

Dựa trên cơ chế hoạt động:

• Cơ chế lẫy: Sử dụng lẫy để mở và đóng chân kết nối khi thay IC.
• Cơ chế cần gạt: Dùng cần gạt để mở rộng các chân kết nối, thường gặp trong các loại đế ZIF cao cấp.

Dựa trên ứng dụng:

• Đế IC ZIF cho thử nghiệm: Dễ dàng tháo lắp IC trong môi trường thử nghiệm hoặc nghiên cứu.
• Đế IC ZIF cho lắp ráp công nghiệp: Dùng trong các ứng dụng lắp ráp mạch điện tử công nghiệp với yêu cầu bền bỉ cao.

Phân loại này giúp chọn đế IC ZIF phù hợp với nhu cầu sử dụng và môi trường làm việc.

Nguyên lý hoạt động

Đế ZIF giúp kết nối IC dễ dàng bằng cơ chế lẫy hoặc cần gạt, cho phép đặt IC vào mà không cần dùng lực. Khi mở cơ chế, các chân đồng tiếp xúc được mở rộng để kết nối với chân IC. Khi đóng lại, chân kết nối giữ IC ổn định, đảm bảo tiếp xúc chắc chắn. Cơ chế này giúp tháo lắp nhanh chóng mà không gây hư hại cho IC, đặc biệt hữu ích khi thử nghiệm hoặc thay đổi linh kiện thường xuyên.

Cơ chế này bảo vệ IC và giúp tháo lắp nhanh chóng

Hướng dẫn sử dụng

• Đặt IC vào đế: Mở cơ chế lẫy hoặc cần gạt của đế IC ZIF và đặt IC vào đúng vị trí.
• Đóng cơ chế: Đóng cơ chế lẫy hoặc gạt cần xuống để chân kết nối tiếp xúc với chân IC. Cố định IC vào đế.
• Kiểm tra liên kết: Đảm bảo IC được gắn chắc chắn và các chân kết nối đã tiếp xúc tốt.
• Tháo IC: Mở lại cơ chế lẫy hoặc cần gạt để rút IC ra dễ dàng mà không làm hỏng chân IC.

Lưu ý :

Không dùng lực quá mạnh khi gắn hoặc tháo IC để tránh hư hỏng chân IC hoặc đế.

Ứng dụng

• Thử nghiệm mạch điện tử: Lắp ráp và thay thế IC dễ dàng.
• Sửa chữa thiết bị điện tử: Thay thế IC mà không làm hỏng chân IC.
• Lắp ráp và sản xuất: Thử nghiệm nhiều IC trong mạch.
• Hệ thống kiểm tra IC: Kiểm tra IC trong môi trường sản xuất.
• Dự án DIY và nghiên cứu: Thay thế IC dễ dàng trong các dự án tự chế.

Ưu điểm và nhược điểm

Đế ZIF giúp cắm và tháo IC dễ dàng mà không cần dùng lực mạnh, bảo vệ chân IC khỏi hư hỏng và tiết kiệm thời gian khi thử nghiệm hoặc sửa chữa. Với thiết kế linh hoạt, nó phù hợp với nhiều loại IC và giúp bảo trì mạch mà không gây tổn hại. Tuy nhiên, đế ZIF thường chỉ hỗ trợ IC có số chân giới hạn và có giá thành cao hơn so với đế IC thông thường. Ngoài ra, cơ chế lẫy hoặc cần gạt cần được bảo quản cẩn thận để tránh hư hỏng trong quá trình sử dụng.
