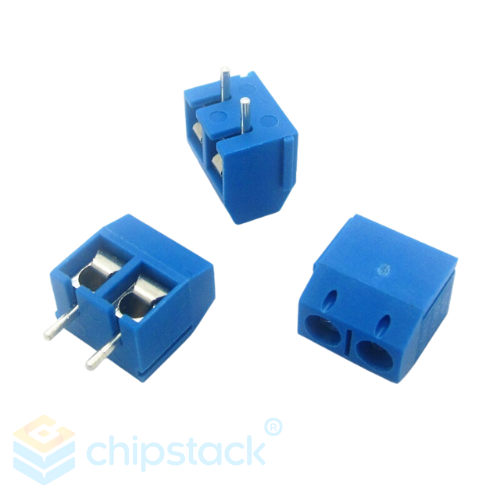

KF301 2 chân

Chức năng

• Kết nối dây dẫn: Tạo kết nối nhanh chóng và chắc chắn giữa dây dẫn và bảng mạch điện tử.
• Đảm bảo an toàn: Vỏ nhựa cách điện giúp giảm nguy cơ rò rỉ điện hoặc chập mạch.
• Cố định dây dẫn: Dùng ốc vít để giữ dây chắc chắn, tránh lỏng lẻo hoặc mất kết nối.
• Hỗ trợ tháo lắp linh hoạt: Dễ dàng tháo lắp dây dẫn mà không cần hàn, thuận tiện cho bảo trì, thay thế và sửa chữa.
• Tương thích đa dạng: Phù hợp với nhiều loại bảng mạch và thiết bị điện tử.
• Ứng dụng phổ biến: Sử dụng trong mạch nguồn, mạch điều khiển và các thiết bị điện tử nhỏ gọn.

Cấu tạo

Connector XH2.54 chân thẳng có cấu tạo gồm :

• Vỏ nhựa cách điện: Vỏ nhựa có lớp cách điện
• Chân cắm kim loại: Làm bằng hợp kim dẫn điện tốt, thường được mạ chống oxy hóa.
  Kích thước tiêu chuẩn, phù hợp với các lỗ hàn trên PCB.
• Ốc vít cố định: Dùng để siết chặt dây dẫn, giúp kết nối không bị lỏng và chắc chắn.
  Dễ dàng tháo lắp bằng tua vít.
• Khoảng cách chân: Thường là 3.5mm hoặc 5.0mm, phù hợp với các bảng mạch có khoảng cách lỗ tiêu chuẩn.
• Cấu trúc 2 chân: Có 2 lỗ kết nối dây dẫn, mỗi chân đại diện cho một cực của nguồn điện hoặc tín hiệu.

Thiết kế nhỏ gọn, chắc chắn và dễ sử dụng. Đảm bảo khả năng kết nối bền vững trong các ứng dụng điện tử.

Phân loại

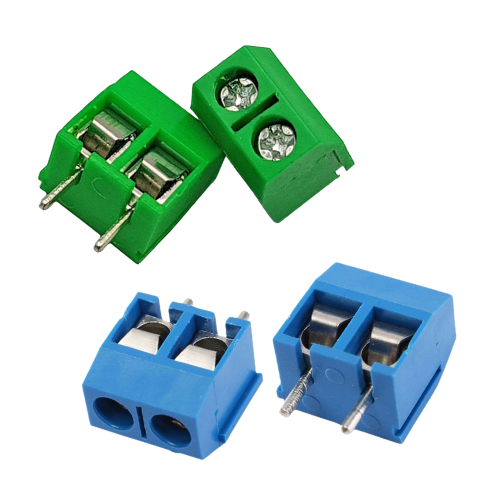

Theo màu sắc:

• Xanh lá cây: Màu sắc phổ biến, dễ nhận biết trong các mạch điện tử.
• Xanh dương: Lựa chọn khác để phân biệt hoặc tạo thẩm mỹ cho mạch điện.

Theo khoảng cách chân:

• 3.5mm: Thích hợp với các bảng mạch có thiết kế nhỏ gọn, tiết kiệm không gian.
• 5.0mm: Dành cho bảng mạch yêu cầu khoảng cách lớn hơn giữa các chân.

Theo loại chân cắm:

• Chân thẳng: Dùng để hàn trực tiếp vào bảng mạch in PCB.
• Chân cong: Phù hợp với các thiết kế mạch có không gian hạn chế hoặc cần bố trí đặc biệt.

Theo ứng dụng:

• Dòng điện thấp: Sử dụng cho các mạch điện nhỏ, ít tải.
• Dòng điện trung bình: Được thiết kế cho các ứng dụng yêu cầu tải lớn hơn.

Nguyên lý hoạt động

• Cố định dây dẫn: Khi dây dẫn được đưa vào khe và siết vít, kẹp kim loại sẽ giữ chặt dây, đảm bảo tiếp xúc tốt.
• Truyền dẫn tín hiệu: Kim loại trong chân kết nối với PCB truyền dòng điện hoặc tín hiệu từ dây dẫn vào mạch.
• An toàn cách điện: Lớp nhựa bao quanh bảo vệ, ngăn rò rỉ điện và đảm bảo an toàn.

Hướng dẫn sử dụng

• Chuẩn bị dây dẫn: Bóc vỏ cách điện ở đầu dây để lộ lõi kim loại.
• Lắp dây vào khe: Đưa lõi dây vào lỗ của KF301.
• Siết vít: Siết chặt vít, cố định dây trong khe.
• Kết nối với PCB: Cắm hoặc hàn chân của KF301 vào bảng mạch.
• Kiểm tra: Đảm bảo dây được cố định chắc chắn và tiếp xúc tốt.

Ứng dụng

• Mạch nguồn: Kết nối nguồn điện vào các mạch điện tử hoặc thiết bị.
• Thiết bị điều khiển: Dùng trong các mạch điều khiển tự động, bộ điều khiển động cơ.
• Hệ thống chiếu sáng: Kết nối dây nguồn trong hệ thống đèn LED hoặc mạch chiếu sáng.
• Mạch công nghiệp: Sử dụng trong các bảng mạch công nghiệp cần kết nối dây an toàn.
• Hệ thống âm thanh: Kết nối loa, ampli hoặc các thành phần khác trong hệ thống âm thanh

Ưu điểm

• Dễ lắp đặt: Thiết kế ốc vít giúp cố định dây dẫn chắc chắn mà không cần hàn.
• Đa dạng ứng dụng: Phù hợp với nhiều loại mạch điện, từ DIY đến công nghiệp
• An toàn: Vỏ nhựa cách điện bảo vệ người dùng khỏi rò rỉ điện.
• Nhỏ gọn: Kích thước thích hợp cho các mạch điện tử nhỏ.
• Giá thành hợp lý: Tiết kiệm chi phí, dễ dàng thay thế khi cần.

Nhược điểm

• Giới hạn dòng điện: Không phù hợp với mạch có dòng điện cao hoặc công suất lớn.
• Dễ lỏng trong môi trường rung: Ốc vít có thể bị lỏng khi hoạt động trong môi trường có rung động mạnh.
• Không chống nước: Không thích hợp cho các ứng dụng ngoài trời hoặc môi trường ẩm ướt.
• Yêu cầu không gian lắp đặt tiêu chuẩn: Phải đảm bảo khoảng cách lỗ phù hợp trên bảng mạch (3.5mm hoặc 5.0mm).
• Không phù hợp kết nối tạm thời: Cần cố định bằng ốc vít, không tiện lợi cho các kết nối cần tháo lắp thường xuyên.
