Module chuyển mức logic 4 kênh là một mạch chuyển đổi mức điện áp phổ biến trong các ứng dụng điện tử, giúp kết nối các thiết bị hoạt động ở các mức điện áp khác nhau như 1.8V, 2.8V, 3.3V và 5V. Sản phẩm này hỗ trợ giao tiếp hai chiều trên 4 kênh, sử dụng MOSFET kênh N để đảm bảo tín hiệu được truyền đi ổn định. Nhờ có điện trở pull-up 10kΩ, module luôn duy trì trạng thái logic chính xác, giúp tăng độ tin cậy khi kết nối giữa các vi điều khiển, cảm biến hoặc module truyền thông như I2C, SPI, Serial.
Cấu tạo

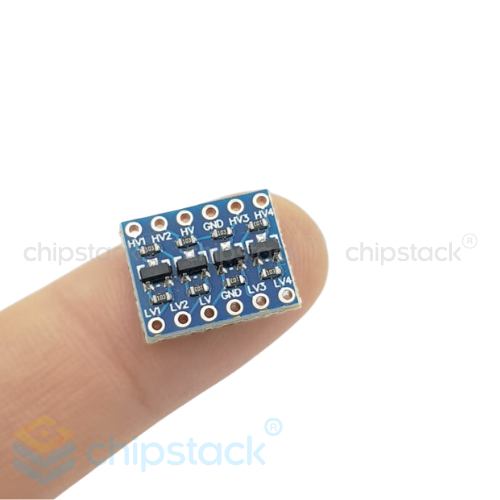

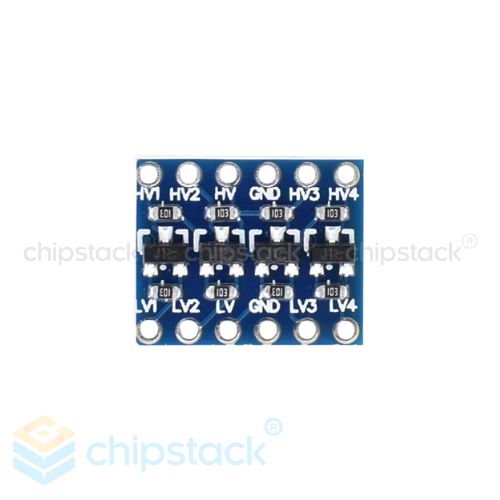

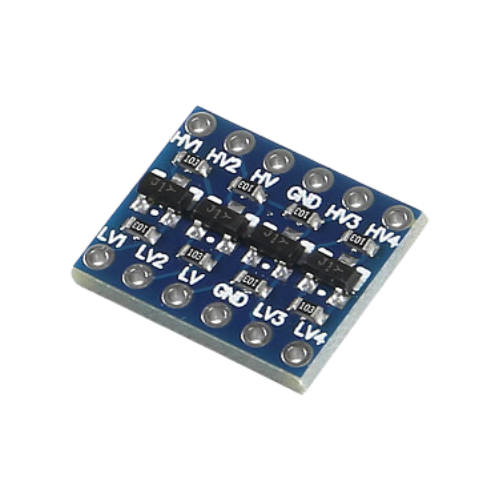

Module chuyển mức logic 4 kênh được thiết kế nhỏ gọn với kích thước chỉ 1.5cm x 1.2cm x 0.2cm, phù hợp với nhiều mạch điện tử. Trên mạch có các cổng kết nối đầu vào và đầu ra tương ứng cho 4 kênh chuyển đổi mức điện áp, gồm HV (High Voltage – điện áp cao) và LV (Low Voltage – điện áp thấp). Nó sử dụng MOSFET kênh N để chuyển đổi mức tín hiệu hai chiều một cách ổn định. Ngoài ra, module có điện trở pull-up 10kΩ trên mỗi kênh giúp duy trì trạng thái logic mặc định là HIGH. Để hoạt động, module cần được cấp nguồn tương ứng với hệ thống: HV kết nối với điện áp cao (5V), LV kết nối với điện áp thấp (3.3V hoặc thấp hơn) và GND nối đất. Nếu bạn muốn biết rõ hơn hãy xem phần thông số kỹ thuật.
Nguyên lí hoạt động
Module chuyển mức logic hoạt động dựa trên nguyên tắc sử dụng MOSFET kênh N để điều chỉnh điện áp từ mức cao xuống mức thấp hoặc ngược lại. Khi một tín hiệu được đưa vào cổng LV, MOSFET sẽ điều chỉnh và xuất ra tín hiệu tương ứng ở cổng HV với mức điện áp phù hợp, và ngược lại. Điều này cho phép module hoạt động hai chiều, giúp giao tiếp dễ dàng giữa các vi điều khiển hoặc thiết bị có mức điện áp khác nhau mà không gây lỗi tín hiệu. Điện trở pull-up 10kΩ giúp duy trì trạng thái logic chính xác, đảm bảo độ tin cậy khi truyền dữ liệu trong các giao thức như I2C, SPI, UART.
Hướng dẫn sử dụng
- Kết nối chân HV với nguồn điện áp cao (5V) và chân LV với nguồn điện áp thấp (3.3V hoặc thấp hơn).
- Nối GND của module với GND của hệ thống để đảm bảo hoạt động ổn định.
- Kết nối các cổng HVx với các thiết bị sử dụng mức điện áp cao và các cổng LVx với thiết bị sử dụng mức điện áp thấp.
- Kiểm tra kỹ các đường kết nối trước khi cấp nguồn để tránh hư hỏng linh kiện.
- Sử dụng module trong các giao tiếp như I2C, UART hoặc SPI để đảm bảo tín hiệu giữa các thiết bị được truyền đúng mức điện áp.
Ứng dụng
Module chuyển mức logic 4 kênh được ứng dụng rộng rãi trong các hệ thống vi điều khiển, điện tử công nghiệp, và các dự án IoT. Nó đặc biệt hữu ích khi cần kết nối giữa các vi điều khiển có mức điện áp khác nhau như Arduino (5V), ESP8266 hoặc Raspberry Pi (3.3V). Ngoài ra, module còn được sử dụng trong các hệ thống giao tiếp tín hiệu như I2C, SPI, UART, giúp đảm bảo mức điện áp phù hợp giữa các thiết bị. Nhờ khả năng chuyển đổi tín hiệu hai chiều ổn định, sản phẩm này rất cần thiết trong các mạch đo lường, cảm biến, truyền thông không dây, và các ứng dụng tự động hóa.
Ưu điểm và nhược điểm
Module có ưu điểm là nhỏ gọn, dễ sử dụng, và hỗ trợ chuyển đổi mức điện áp hai chiều một cách ổn định. Nhờ sử dụng MOSFET kênh N, nó đảm bảo tín hiệu không bị nhiễu và duy trì trạng thái logic chính xác. Ngoài ra, nó tương thích với nhiều giao thức truyền thông phổ biến như I2C, SPI, UART. Tuy nhiên, module có thể bị giới hạn về tốc độ khi làm việc với các tín hiệu có tần số cao hơn 2MHz, và yêu cầu cấp nguồn đúng mức để đảm bảo hoạt động ổn định.
Module chuyển mức logic 4 kênh là giải pháp hiệu quả để kết nối các thiết bị có mức điện áp khác nhau, giúp truyền tín hiệu ổn định giữa các vi điều khiển, cảm biến và hệ thống nhúng. Sản phẩm này đặc biệt phù hợp cho các ứng dụng điện tử, tự động hóa và IoT. Bạn có thể liên hệ với chúng tôi tại đây nếu có yêu cầu đặc biệt khác về sản phẩm.
