Module nguồn DC-DC điều chỉnh điện áp 5A (XL4015)

Cấu tạo

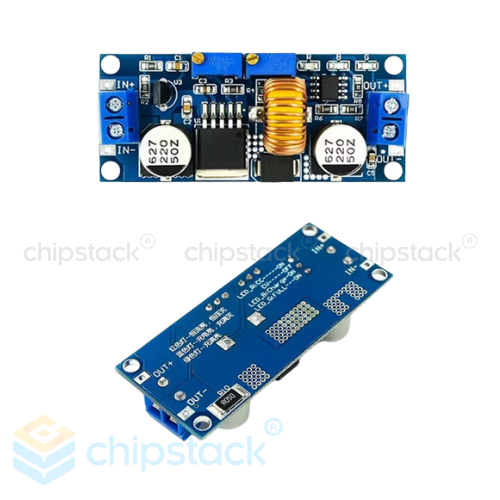

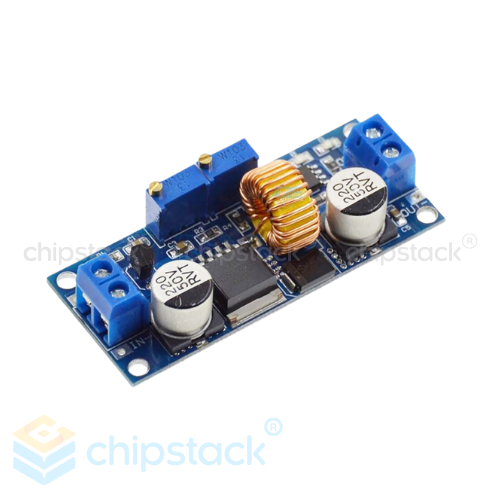

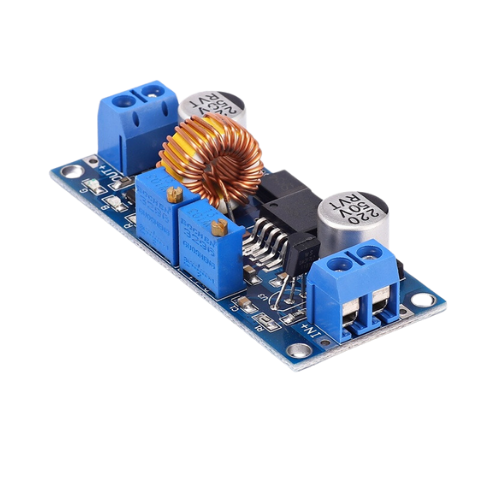

Module nguồn DC-DC XL4015 được thiết kế với bo mạch kích thước 61.5mm x 26mm, sử dụng chip XL4015 hiệu suất cao với tần số hoạt động 180KHz, giúp giảm nhiễu và tăng hiệu suất chuyển đổi lên đến 96%. Module có đầu vào từ 4V đến 38V, cung cấp đầu ra có thể điều chỉnh liên tục từ 1.25V đến 36V, với dòng điện tối đa 5A (khuyến nghị sử dụng trong mức 4.5A). Để đảm bảo hoạt động ổn định, module trang bị một cuộn cảm đồng lớn, hai tụ điện 220µF giúp giảm nhiễu và một tản nhiệt nhôm giúp làm mát hiệu quả. Ngoài ra, sản phẩm còn tích hợp bảo vệ ngắn mạch với giới hạn dòng 8A và tính năng bảo vệ quá nhiệt bằng cách tự động ngắt khi quá nóng. Tham khảo thêm phần thông số kỹ thuật để biết rõ hơn.

Nguyên lí hoạt động

Module XL4015 là một bộ chuyển đổi DC-DC Buck (hạ áp), hoạt động dựa trên nguyên lý điều chế độ rộng xung (PWM). Khi điện áp đầu vào (từ 4V đến 38V) được cấp vào, MOSFET nội bộ của IC XL4015 sẽ bật/tắt nhanh chóng với tần số 180KHz, tạo ra một dòng điện xoay chiều. Cuộn cảm và tụ điện đầu ra hoạt động như bộ lọc giúp làm phẳng dòng điện, đảm bảo điện áp đầu ra ổn định từ 1.25V đến 36V với hiệu suất lên đến 96%. Ngoài ra, module có hai biến trở dùng để điều chỉnh điện áp và dòng điện đầu ra, giúp người dùng dễ dàng thiết lập thông số theo nhu cầu. Hệ thống bảo vệ ngắn mạch sẽ tự động giới hạn dòng ở mức 8A, đồng thời chức năng bảo vệ quá nhiệt giúp đảm bảo an toàn bằng cách tự động ngắt nguồn khi nhiệt độ vượt ngưỡng 85°C, bảo vệ cả mạch và tải khỏi hư hỏng.

Hướng dẫn sử dụng

• Kết nối nguồn đầu vào (IN+ và IN-) với nguồn điện một chiều có điện áp từ 4V đến 38V.
• Kết nối tải vào đầu ra (OUT+ và OUT-) của module.
• Điều chỉnh biến trở màu xanh dương để thiết lập mức điện áp đầu ra theo yêu cầu (1.25V – 36V) và điều chỉnh dòng đầu ra theo nhu cầu sử dụng (khuyến nghị không vượt quá 4.5A để tránh quá nhiệt).
• Kiểm tra điện áp đầu ra bằng đồng hồ đo trước khi kết nối với thiết bị cần sử dụng.
• Đảm bảo tản nhiệt tốt cho module, đặc biệt khi hoạt động với công suất cao (trên 50W) để tránh kích hoạt chế độ bảo vệ quá nhiệt.
• Không để dòng điện đầu ra vượt quá 8A, vì module có cơ chế bảo vệ ngắn mạch sẽ tự động ngắt khi quá dòng.
• Tham khảo thêm phần thông số kỹ thuật để biết rõ hơn.

Ứng dụng

Module nguồn DC-DC điều chỉnh điện áp 5A (XL4015) được sử dụng rộng rãi trong nhiều ứng dụng điện tử, đặc biệt là các hệ thống cần chuyển đổi điện áp từ nguồn cấp cao xuống mức điện áp mong muốn. Sản phẩm này phù hợp cho các dự án điện tử DIY, hệ thống nhúng, IoT, cung cấp nguồn cho vi điều khiển, mạch cảm biến và các thiết bị điện tử tiêu thụ dòng điện cao. Ngoài ra, module còn được ứng dụng trong các bộ sạc pin, hệ thống điều khiển LED, mô hình robot và xe điện, giúp cung cấp nguồn ổn định cho động cơ và các linh kiện điện tử khác. Với khả năng hoạt động hiệu quả và kích thước nhỏ gọn, XL4015 là lựa chọn tối ưu cho các thiết bị di động, hệ thống năng lượng mặt trời hoặc nguồn cấp dự phòng. Bên cạnh đó, module còn được sử dụng trong các ứng dụng công nghiệp như điều khiển động cơ, thiết bị tự động hóa và hệ thống điện áp thấp trong công nghiệp.

Ưu điểm và nhược điểm

Module XL4015 có hiệu suất chuyển đổi năng lượng cao lên đến 96%, giúp giảm tổn hao nhiệt năng và tiết kiệm năng lượng. Sản phẩm có khả năng điều chỉnh điện áp linh hoạt từ 1.25V đến 36V với dòng tối đa 5A, đáp ứng nhiều yêu cầu ứng dụng khác nhau. Đặc biệt, thiết kế tản nhiệt lớn giúp giảm nhiệt độ trong quá trình hoạt động, kéo dài tuổi thọ linh kiện. Tuy nhiên, module không hỗ trợ tính năng cách ly điện áp, do đó cần đảm bảo cách ly nguồn phù hợp để tránh rủi ro hư hại linh kiện. Nhìn chung, đây là một giải pháp hạ áp hiệu suất cao với chi phí hợp lý, phù hợp cho các ứng dụng trong điện tử, IoT và công nghiệp.
