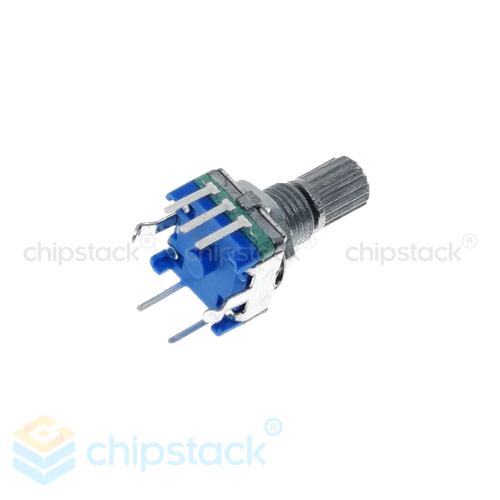

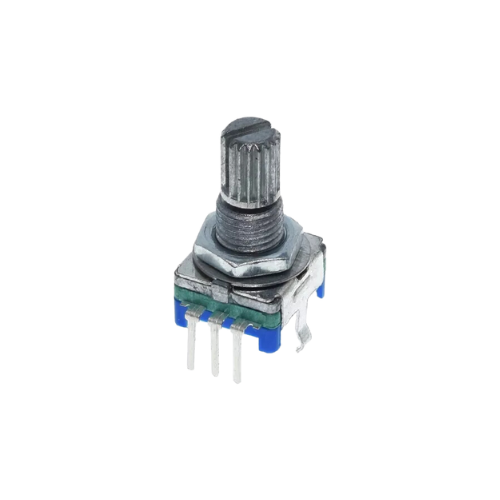

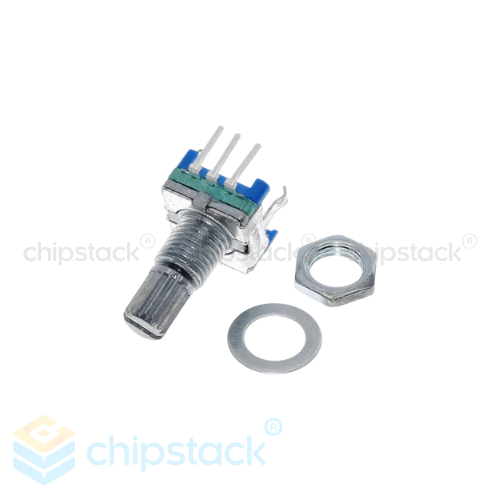

Rotary Encoder EC11

Chức năng

Encoder quay EC11 là một linh kiện điện tử thông minh. Có khả năng chuyển đổi chuyển động cơ học thành tín hiệu điện tử. Nhờ đó, EC11 giúp các hệ thống điện tử chính xác xác định vị trí và hướng quay của một trục. Từ đó điều khiển các thiết bị một cách linh hoạt. EC11 thường được ứng dụng trong các thiết bị điều khiển vô cấp. Như điều chỉnh âm lượng, thay đổi độ sáng hay điều khiển các thiết bị mà không cần phải bật/tắt theo từng bước cố định. Nó cung cấp tín hiệu số hoặc pulse, giúp các mạch vi điều khiển nhận diện số bước quay và hướng quay. Rotary Encoder EC11 cũng rất hữu ích trong việc quản lý các chức năng chuyển đổi trong các hệ thống điện tử. Chẳng hạn như thay đổi chế độ hoặc điều chỉnh các giá trị khi xoay. Nhờ khả năng đo lường và điều khiển chuyển động chính xác EC11 đã trở thành một linh kiện cốt lõi trong nhiều thiết bị điện tử hiện đại. Từ các thiết bị gia dụng đến các hệ thống công nghiệp.

Cấu tạo

Rotary Encoder EC11 có cấu tạo bao gồm các thành phần chính như trục quay, đầu tiếp xúc, cơ chế chuyển động, vỏ bảo vệ và công tắc. Trục quay là phần trung tâm, nơi người dùng xoay để tạo chuyển động quay. Các chân tiếp xúc đóng vai trò làm cầu nối truyền tải thông tin về vị trí. Và hướng quay của trục đến các mạch điện tử khác. Cơ chế chuyển động bên trong encoder sử dụng các bánh răng hoặc bộ mã hóa quang học. Giúp chuyển đổi chuyển động quay thành tín hiệu điện tử. Vỏ bảo vệ không chỉ giúp encoder có vẻ ngoài thẩm mỹ. Mà còn bảo vệ các bộ phận bên trong khỏi tác động của môi trường. Đảm bảo tuổi thọ cho thiết bị. Một số phiên bản EC11 còn tích hợp công tắc. Cho phép thực hiện các chức năng như nhấn vào trục để kích hoạt hoặc chuyển đổi chế độ. Nhờ cấu tạo đơn giản nhưng hiệu quả, encoder quay EC11 trở thành một lựa chọn hàng đầu cho các ứng dụng cần đo lường và điều khiển góc quay một cách chính xác.

Nguyên lý hoạt động

Rotary Encoder EC11 hoạt động dựa trên việc chuyển đổi chuyển động quay của trục thành tín hiệu điện tử mà mạch vi điều khiển có thể sử dụng. Khi bạn xoay trục của encoder, cơ cấu bên trong (thường là một đĩa mã hóa và các cảm biến quang). Sẽ tạo ra một dãy các xung điện, giống như một chiếc đồng hồ đang tích tắc. Đối với các encoder hai kênh, tín hiệu A và B được phát ra từ hai cảm biến độc lập. Giúp mạch vi điều khiển xác định được hướng quay và số bước quay của trục. Nhờ các tín hiệu này, mạch điều khiển luôn biết được vị trí chính xác của trục. Và có thể điều khiển các thiết bị khác một cách chính xác. Tương tự như việc bạn biết chính xác vị trí của kim đồng hồ để điều chỉnh thời gian. Nhờ vào nguyên lý này, Rotary Encoder EC11 được ứng dụng rộng rãi trong các hệ thống điều khiển tự động và các thiết bị điện tử.

Hướng dẫn sử dụng

• Kết nối chân:
  A và B: Chân tín hiệu xung giúp xác định hướng quay và số bước quay của trục.
  C: Công tắc (nếu có), thực hiện các chức năng như nhấn để thay đổi chế độ.
  VCC: Chân nguồn, kết nối với nguồn điện (thường là 5V).
  GND: Chân đất, kết nối với đất (GND) của mạch.
• Lập trình mạch điện tử: Cần lập trình để đọc tín hiệu từ chân A và B của encoder.
• Kiểm tra: Xoay trục encoder và xem tín hiệu từ các chân A và B thay đổi. Công tắc C có thể được nhấn để thay đổi chế độ.
• Bảo trì: Giữ encoder sạch và kết nối đúng cách để tránh hỏng hóc.

Ứng dụng

Encoder quay EC11 là một linh kiện không thể thiếu trong nhiều thiết bị điện tử. Đóng vai trò quan trọng trong việc điều khiển và điều chỉnh các chức năng. Nó thường được sử dụng để điều chỉnh âm lượng trong các thiết bị như loa, tivi hoặc máy tính. Encoder này còn được ứng dụng trong các bàn phím, chuột máy tính và các thiết bị điều khiển từ xa. Giúp thực hiện các thao tác chọn lựa chính xác. Trong các hệ thống tự động và robot, EC11 giúp xác định và theo dõi góc quay của các bộ phận cơ cấu. Từ việc điều chỉnh tốc độ quay của quạt máy cho đến việc điều chỉnh độ sáng của đèn. Encoder EC11 đều có thể đáp ứng được các yêu cầu này. Nhờ khả năng đo lường chính xác và độ tin cậy cao. Encoder quay EC11 đã trở thành một linh kiện không thể thiếu trong nhiều lĩnh vực. Từ thiết bị gia dụng đến các hệ thống công nghiệp quy mô lớn.

Ưu điểm, nhược điểm

Rotary Encoder EC11 có nhiều ưu điểm, bao gồm khả năng đo lường chính xác chuyển động quay. Giúp theo dõi vị trí và hướng quay của trục. Tính linh hoạt cao là một ưu điểm nổi bật của EC11, cho phép ứng dụng trong đa dạng các thiết bị. Từ các thiết bị gia dụng đơn giản đến các hệ thống công nghiệp phức tạp. Kích thước nhỏ gọn và độ bền cao giúp EC11 dễ dàng tích hợp vào các thiết kế mạch điện tử khác nhau. Đảm bảo hoạt động ổn định trong thời gian dài.
Tuy nhiên, EC11 cũng có một số nhược điểm. Nó không chịu được lực tác động quá mạnh và có thể bị hư hỏng khi sử dụng trong môi trường khắc nghiệt. Độ chính xác của nó dù cao nhưng vẫn có giới hạn so với các encoder công nghiệp. Môi trường làm việc ô nhiễm hoặc ẩm ướt có thể làm giảm tuổi thọ và ảnh hưởng đến độ chính xác của encoder.
