Breakout SOP28

Cấu tạo

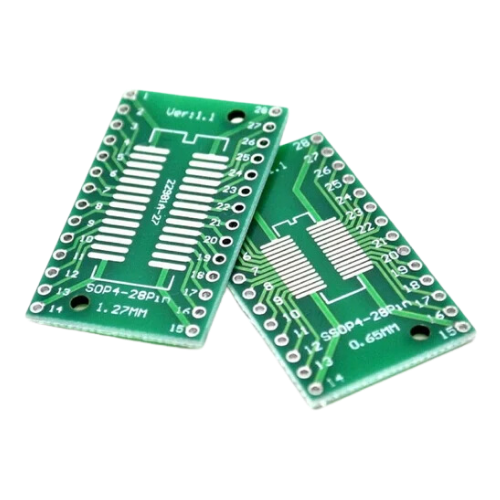

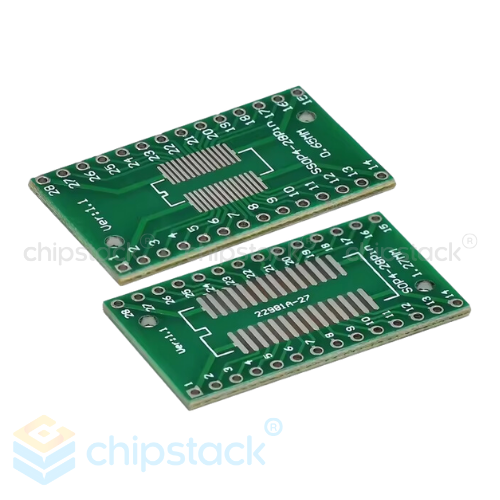

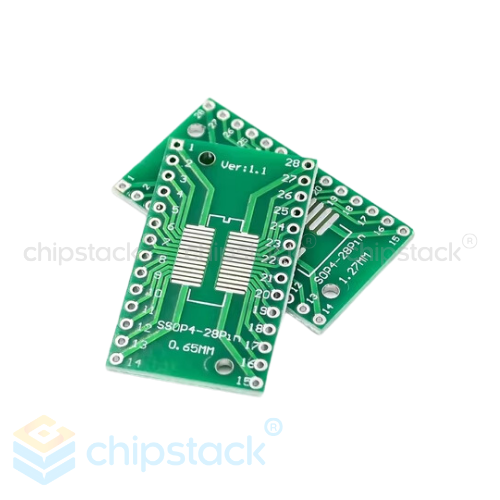

Breakout SOP28 được thiết kế với chất liệu PCB màu xanh lá có độ bền cao, đảm bảo độ dẫn điện tốt và tính ổn định trong quá trình hoạt động. Bo mạch có kích thước 20.3 x 35.5 x 1.6mm, thuận tiện để lắp đặt và tích hợp vào nhiều ứng dụng khác nhau. Một mặt của mạch có chân với khoảng cách 1.27mm, trong khi mặt còn lại có khoảng cách chân 0.65mm, giúp chuyển đổi linh hoạt giữa các loại IC SOP28 và SSOP28. Các lỗ kết nối được gia công chính xác để đảm bảo hàn dễ dàng và tiếp xúc ổn định. Tham khảo thêm phần thông số kỹ thuật để biết rõ hơn.

Nguyên lý hoạt động

Breakout SOP28 hoạt động như một bộ chuyển đổi giữa IC dạng SOP28 và chuẩn DIP28. Mỗi mặt của bo mạch được thiết kế để phù hợp với các tiêu chuẩn chân SOP28 phổ biến, giúp mở rộng khả năng kết nối giữa các module hoặc mạch in thử nghiệm. Khi đặt IC lên một mặt của bo, các chân sẽ được kết nối với các hàng lỗ tương ứng trên bo để dễ dàng cắm vào breadboard hoặc PCB. Điều này giúp các kỹ sư, sinh viên và nhà phát triển nhanh chóng tạo nguyên mẫu mà không cần phải hàn trực tiếp vào IC chính.

Hướng dẫn sử dụng

• Xác định kích thước chân của IC SOP28 cần chuyển đổi (1.27mm hoặc 0.65mm) để chọn mặt bo phù hợp.
• Hàn chắc chắn IC SOP28 lên bề mặt của mạch, đảm bảo tiếp xúc điện tốt.
• Cắm chân DIP28 của bo mạch vào breadboard hoặc mạch thử nghiệm cần kết nối.
• Tiến hành đấu nối các chân với mạch điện khác theo sơ đồ thiết kế.
• Kiểm tra kỹ lưỡng các kết nối trước khi cấp nguồn cho mạch để đảm bảo không có lỗi hàn hoặc chập mạch.

Ứng dụng

Breakout SOP28 được ứng dụng phổ biến trong nghiên cứu và phát triển sản phẩm điện tử, giúp đơn giản hóa việc thử nghiệm và kiểm tra các linh kiện SOP28 trên breadboard. Sản phẩm này phù hợp cho các kỹ sư, sinh viên và những người làm việc trong lĩnh vực điện tử, tự động hóa và IoT, giúp rút ngắn thời gian phát triển mạch nguyên mẫu và kiểm thử sản phẩm trước khi sản xuất hàng loạt.

Ưu điểm và nhược điểm

Ưu điểm của Breakout SOP28 bao gồm giúp chuyển đổi dễ dàng từ SOP28 sang DIP28, hỗ trợ hai khoảng cách chân (1.27mm và 0.65mm), giúp việc hàn dễ dàng hơn. Bo mạch được làm từ chất liệu PCB bền bỉ, đảm bảo tính ổn định và độ dẫn điện tốt. Tuy nhiên, nhược điểm của sản phẩm là cần kỹ năng hàn tốt để đảm bảo các kết nối chính xác và chắc chắn. Ngoài ra, do kích thước nhỏ gọn nên có thể khó thao tác đối với những người mới làm quen với hàn linh kiện SMD.
