Tụ hóa là linh kiện lưu trữ năng lượng điện dưới dạng điện trường, thường dùng trong mạch lọc, ghép tầng hoặc ổn định nguồn. Với khả năng lưu trữ điện dung lớn, tụ hóa chủ yếu được sử dụng để xử lý tín hiệu tần số thấp và giảm nhiễu trong các ứng dụng điện tử.
Chức năng
Tụ hóa là linh kiện điện tử có khả năng lưu trữ năng lượng dưới dạng điện trường, với dung lượng lớn hơn so với các loại tụ khác. Chức năng chính của tụ hóa bao gồm:
- Lọc nguồn: Trong các mạch nguồn, tụ hóa giúp ổn định điện áp bằng cách lưu trữ năng lượng và bù đắp khi điện áp nguồn dao động hoặc có nhiễu. Điều này giúp duy trì điện áp DC ổn định cho các linh kiện trong mạch.
- Ghép tín hiệu: Tụ hóa được sử dụng để truyền tín hiệu xoay chiều (AC) giữa các tầng của mạch điện. Đồng thời chặn dòng điện một chiều (DC), tránh ảnh hưởng đến hoạt động của các linh kiện khác.
- Ổn định tín hiệu: Điện trở giúp hạn chế nhiễu và ổn định tín hiệu, đặc biệt quan trọng trong các mạch khuếch đại và mạch xử lý tín hiệu.
- Lưu trữ năng lượng: Trong các mạch nguồn xung hoặc các ứng dụng yêu cầu cung cấp dòng lớn trong thời gian ngắn. Tụ hóa hoạt động như một nguồn năng lượng tạm thời, giảm tải cho nguồn chính.
- Giảm nhiễu: Tụ hóa triệt tiêu nhiễu ở tần số thấp, chẳng hạn như dao động không mong muốn hoặc gợn sóng (ripple) trong mạch nguồn, đảm bảo mạch hoạt động ổn định.
- Chỉnh lưu: Tụ hóa triệt tiêu nhiễu ở tần số thấp, chẳng hạn như dao động không mong muốn hoặc gợn sóng (ripple) trong mạch nguồn, đảm bảo mạch hoạt động ổn định.
- Ứng dụng khác: Tụ hóa còn được sử dụng trong các mạch tạo trễ thời gian, mạch dao động hoặc mạch khuếch đại để điều chỉnh tín hiệu và cải thiện hiệu suất mạch.
Với khả năng lưu trữ năng lượng lớn và kích thước nhỏ gọn, tụ hóa đóng vai trò quan trọng trong hầu hết các thiết bị điện tử, từ các thiết bị gia dụng đến công nghiệp và viễn thông.

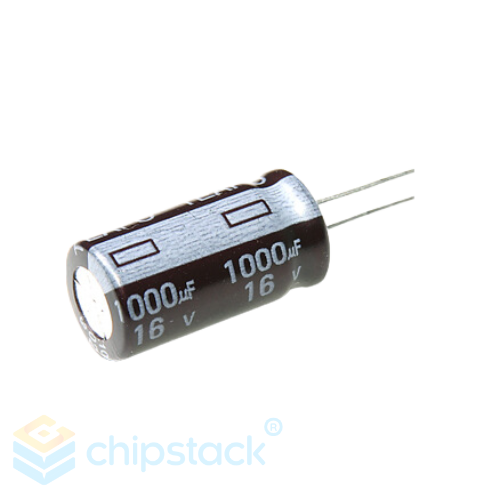

Cấu tạo
Tụ hóa có cấu tạo gồm :
- Cực dương (Anode): Kim loại (nhôm hoặc tantali) với lớp oxit làm điện môi.
- Cực âm (Cathode): Dung dịch điện phân hoặc chất dẫn điện rắn.
- Vỏ bảo vệ:Chất liệu nhôm hoặc phi kim, đánh dấu cực âm.
Tụ hóa lưu trữ năng lượng nhờ điện trường qua lớp điện môi mỏng, đạt điện dung lớn nhưng cần đấu đúng chiều.
Cấu tạo này giúp tụ hóa có khả năng đạt được dung lượng lớn, nhưng cũng làm chúng có nhược điểm như phân cực (phải đấu đúng chiều) và tuổi thọ hạn chế so với các loại tụ khác.

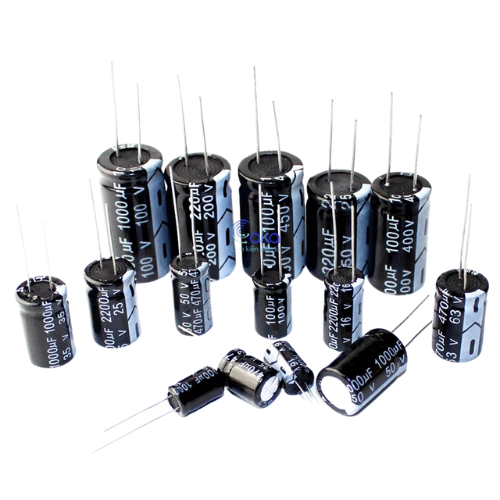

Phân loại
Tụ hóa có thể được phân loại dựa vào vật liệu và các ứng dụng cụ thể và dưới đây là các loại phổ biến :
Nguyên lý hoạt động
Tụ hóa hoạt động dựa trên nguyên lý lưu trữ năng lượng dưới dạng điện trường giữa hai bản cực được ngăn cách bởi lớp điện môi (thường là oxit kim loại). Khi được cấp điện áp, các electron tích tụ trên bản cực âm, tạo ra hiệu điện thế giữa hai bản cực. Tụ hóa tích trữ năng lượng và phóng ra khi cần, thường dùng để lọc nhiễu, ổn định nguồn và ghép tín hiệu
Hướng dẫn sử dụng
Để sử dụng tụ hóa hiệu quả, người dùng cần lưu ý sau:
- Đấu đúng cực: Chân dương (+) nối nguồn dương, chân âm (-) nối nguồn âm.
- Chọn thông số phù hợp: Điện dung và điện áp cao hơn ít nhất 1.5 lần so với điện áp hoạt động.
- Kiểm tra trước khi dùng: Đo điện dung, tránh tụ bị rò hoặc hỏng.
- Lắp đặt đúng cách: Đặt tụ gần linh kiện cần ổn định điện áp.
- Tránh quá tải: Không vượt điện áp định mức và dòng xung tối đa.
- An toàn: Tránh nhiệt độ cao và môi trường ẩm ướt để kéo dài tuổi thọ.
Lưu ý an toàn:
Tụ hóa có thể nổ nếu đấu sai cực hoặc vượt quá giới hạn điện áp/nhiệt độ. Luôn tuân thủ thông số kỹ thuật của nhà sản xuất.
Ứng dụng
- Lọc nguồn: Ổn định điện áp, giảm nhiễu và gợn sóng.
- Giép tín hiệu: Truyền tín hiệu AC, chặn dòng DC giữa các tầng mạch.
- Lưu trữ năng lượng:Hỗ trợ nguồn khi tải cần dòng cao trong thời gian ngắn.
- Chỉnh lưu:Làm mịn điện áp DC sau chỉnh lưu từ nguồn AC.
- Tạo trễ: Sử dụng trong mạch tạo thời gian trễ và dao động.
Ưu điểm
- Điện dung lớn: Khả năng lưu trữ năng lượng cao.
- Giá thành rẻ: Phù hợp với hầu hết các ứng dụng.
- Kích thước nhỏ gọn: Dễ tích hợp vào các thiết bị điện tử.
- Lọc nhiễu tốt: Hiệu quả trong việc ổn định nguồn và tín hiệu.
- Đa dạng loại: Phù hợp nhiều mục đích sử dụng khác nhau.
Nhược điểm
- Phân cực: Phải đấu đúng cực, dễ hỏng nếu đấu sai.
- Tuổi thọ ngắn: Bị suy giảm hiệu năng theo thời gian, đặc biệt ở nhiệt độ cao.
- ESR cao: Hiệu suất thấp hơn ở tần số cao so với tụ khác
- Kém bền: Dễ nổ hoặc hỏng khi vượt điện áp/nhiệt độ định mức.
- Không phù hợp cho AC: Chủ yếu dùng trong mạch DC.
Tụ hóa là linh kiện quan trọng trong các mạch điện tử, đảm nhiệm vai trò lưu trữ năng lượng, ổn định điện áp và triệt nhiễu hiệu quả. Với cấu tạo và chức năng đặc thù, tụ hóa không chỉ giúp mạch hoạt động ổn định mà còn mở ra nhiều ứng dụng thiết yếu trong thiết kế điện tử hiện đại. Bạn có thể liên hệ với chúng tôi tại đây
