Hướng Dẫn Cách Đo Tụ Điện Chính Xác Bằng Đồng Hồ Vạn Năng

Tụ điện là linh kiện quen thuộc trong các mạch điện tử, đảm nhiệm nhiều chức năng quan trọng từ lưu trữ năng lượng đến lọc nhiễu. Tuy nhiên, tụ điện cũng có thể bị hỏng, ảnh hưởng đến hoạt động của toàn bộ mạch. Do đó, đo tụ điện bằng đồng hồ vạn năng là kỹ năng cần thiết cho bất kỳ ai làm việc với điện tử. Bài viết này sẽ hướng dẫn bạn chi tiết cách kiểm tra tụ điện bằng cả đồng hồ kim và đồng hồ số, cùng những lưu ý quan trọng để đảm bảo an toàn và kết quả chính xác.

Tìm hiểu về tụ điện

Tụ điện là một linh kiện điện tử thụ động cơ bản có khả năng lưu trữ năng lượng điện. Được cấu tạo từ hai bề mặt dẫn điện đặt song song và cách nhau bởi một lớp điện môi, tụ điện hoạt động dựa trên nguyên lý tích tụ điện tích trên hai bề mặt này khi có sự chênh lệch điện thế. Mặc dù không tự tạo ra electron như pin hay ắc quy, tụ điện lại có khả năng nạp và xả điện nhanh chóng, đóng vai trò quan trọng trong việc điều chỉnh dòng điện xoay chiều, lọc nhiễu, và lưu trữ năng lượng trong các mạch điện tử.

Xem thêm: Nguyên lý hoạt động của tụ điện

Chuẩn bị trước khi đo

Trước khi bắt đầu quá trình đo, việc chuẩn bị kỹ lưỡng là vô cùng quan trọng. Hãy đảm bảo bạn đã có đầy đủ các dụng cụ và thực hiện các bước sau:

Đồng hồ vạn năng: Lựa chọn đồng hồ vạn năng phù hợp với nhu cầu của bạn. Chắc chắn đồng hồ của bạn có chức năng đo điện dung, thường được ký hiệu bằng chữ F (Farad), µF (microFarad), nF (nanoFarad), pF (picoFarad) hoặc biểu tượng hình tụ điện.
Tụ điện cần đo: Xác định rõ tụ điện nào cần kiểm tra và đã được tháo rời khỏi mạch điện để tránh ảnh hưởng từ các linh kiện khác.
Xả điện tụ: Đây là bước quan trọng nhất để đảm bảo an toàn cho bạn và thiết bị. Trước khi đo, bắt buộc phải xả hết điện tích còn tồn đọng trong tụ điện. Thực hiện việc này bằng cách dùng một dây dẫn có điện trở thấp (ví dụ như tua vít, kìm…) nối ngắn hai chân của tụ điện với nhau trong khoảng 5-10 giây.
Nắm rõ thông số tụ điện (nếu có): Nếu có thể, hãy xem xét thông số kỹ thuật của tụ điện, đặc biệt là giá trị điện dung danh định (thường được in trên thân tụ). Thông tin này sẽ giúp bạn so sánh với kết quả đo được và đánh giá chính xác hơn tình trạng của tụ điện.

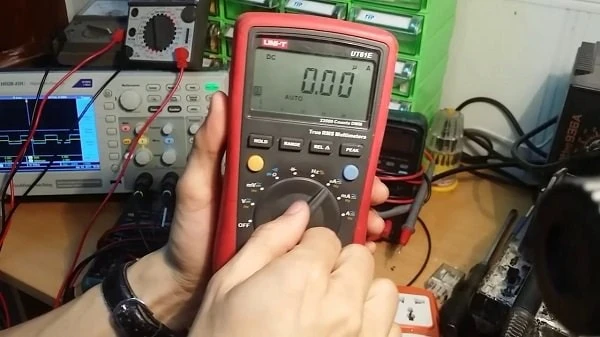

Cách đo tụ điện bằng đồng hồ vạn năng số

Đồng hồ vạn năng số thường dễ sử dụng và cho kết quả chính xác hơn nhờ vào màn hình hiển thị số. Để đo tụ điện bằng đồng hồ vạn năng số, bạn làm theo các bước sau:

Chọn chế độ đo điện dung (Cap): Trên đồng hồ vạn năng số, bạn chọn chế độ đo tụ điện (thường có ký hiệu “Cap” hoặc “C”).
Kết nối que đo: Gắn hai que đo vào các cực của tụ điện.
Đọc giá trị điện dung: Đồng hồ sẽ hiển thị giá trị điện dung trực tiếp trên màn hình. Nếu giá trị này thấp hơn hoặc chênh lệch nhiều so với thông số của tụ, tụ có thể đã hỏng hoặc mất khả năng lưu trữ năng lượng.

Cách đo tụ điện bằng đồng hồ vạn năng kim

Chọn thang đo điện dung phù hợp: Đồng hồ vạn năng kim không có chế độ đo tụ điện riêng biệt như đồng hồ số. Vì vậy, bạn cần chọn thang đo điện dung thích hợp và có thể phải chuyển thang đo liên tục nếu tụ điện có nhiều mức điện dung khác nhau.
Kết nối que đo: Đặt hai que đo vào các cực của tụ điện.
Quan sát sự chuyển động của kim: Kim đồng hồ sẽ di chuyển và bạn cần theo dõi sự thay đổi của kim để xác định giá trị điện dung. Nếu kim chỉ vào khu vực không ổn định hoặc không di chuyển đúng theo thang đo, tụ điện có thể bị hỏng.

Nên sử dụng đồng hồ số hay đồng hồ kim để kiểm tra tụ điện?

Mặc dù cả đồng hồ vạn năng số và đồng hồ kim đều có thể dùng để kiểm tra tụ điện, nhưng đồng hồ vạn năng số (điện tử) được khuyến nghị sử dụng hơn. Lý do chính là đồng hồ số cung cấp kết quả đo chính xác về giá trị điện dung, giúp bạn đánh giá tình trạng tụ điện một cách đầy đủ hơn. Đồng hồ kim chỉ cho biết tụ điện có hoạt động hay không (kiểm tra định tính) mà không thể đo được giá trị điện dung cụ thể.

Ngoài ra, đồng hồ số thường dễ đọc kết quả hơn nhờ màn hình LCD hiển thị số liệu rõ ràng. Trong khi đó, với đồng hồ kim, bạn cần phải quan sát kỹ chuyển động của kim và đôi khi khó phân biệt giữa các trường hợp tụ điện tốt, bị rò rỉ, hoặc có điện trở thấp.

Tóm lại, nếu bạn cần kiểm tra nhanh xem tụ điện có hoạt động hay không, đồng hồ kim có thể đáp ứng được. Tuy nhiên, để có kết quả đo chính xác và đánh giá toàn diện hơn về tình trạng tụ điện, đồng hồ vạn năng số là lựa chọn tốt hơn.

Nắm vững kỹ năng kiểm tra tụ điện chính là đặt nền móng vững chắc cho hành trình khám phá và chinh p hục lĩnh vực đầy thách thức nhưng cũng không kém phần thú vị này.Chipstack đã trang bị cho bạn kiến thức và phương pháp đo tụ điện bằng cả đồng hồ vạn năng kim và số. Hy vọng rằng, từ những bước chuẩn bị an toàn như xả điện tụ, lựa chọn chế độ đo, thực hiện quy trình đo, đến việc giải mã kết quả và nhận biết các dấu hiệu hư hỏng, bạn đã có thể tự tin thực hiện kiểm tra tụ điện một cách hiệu quả.
