Fritzing là một công cụ mã nguồn mở giúp thiết kế mạch điện một cách trực quan và dễ dàng. Mặc dù thư viện linh kiện của Fritzing rất phong phú, đôi khi bạn vẫn cần tạo linh kiện tùy chỉnh để sử dụng trong dự án của mình. Bài viết này sẽ hướng dẫn bạn cách tạo một linh kiện mới trong Fritzing.
Bước 1: Chuẩn bị file SVG để tạo các chân cho linh kiện.
Sử dụng Inkscape hoặc Illustrator để tạo tệp SVG cho Breadboard View. Bạn có thể chỉnh sửa từ tệp PNG hoặc SVG có sẵn. Mở phần mềm → File → Import → chọn tệp SVG hoặc PNG cần chỉnh sửa.
Mở File
Chọn Import
Chọn file SVG hoặc PNG tương ứng
Chọn Blocky và sau đó nhấn OK
Sau khi đã import file linh kiện thành công, Inkscape được hiển thị như hình dưới đây.
Giao diện Inkscape
Nhấn tổ hợp phím Shift+Ctrl+M sau đó chọn tab Scale để chỉnh sửa lại kích thước linh kiện và nhấn Apply
Chọn Edit, sau đó chọn Resize Page to Selection để điều chỉnh kích thước trang khớp với linh kiện.
Giao diện sau khi Resize
Bạn mở XML Editor
Mở XML Editor ở tab bên phải hoặc nhấn tổ hợp phím Shift+Ctrl+X
Chọn file hình ảnh của bạn ở XML Editor, sau đó nhấn tổ hợp phím Shift+ALT+B để mở tab Trace Bitmap
Sau đó ta bắt đầu tạo các lớp cho file SVG
Bạn có thể tùy chỉnh theo hình mẫu. Nếu giá trị Scans càng cao, số lượng lớp trong tệp SVG sẽ tăng, nhưng điều này có thể gây giật lag khi sử dụng trong Fritzing. Khuyến nghị: giữ Scans ở mức 13 trở xuống để đảm bảo hiệu suất mượt mà.
Nhấn update để xem preview sau đó nhấn OK
Sau khi nhấn OK, 13 lớp SVG được tạo ra. Bạn chọn image của linh kiện và nhấn delte để xoá.
Bắt đầu tạo các chân cho linh kiện
Chọn biểu tượng này để vẽ hình tròn
Bạn vẽ một hình tròn lên chân sau đó nhấn tổ hợp phím Shift+Ctrl+F để mở bảng Fill and Stroke để chỉnh màu cho hình tròn
Chọn biểu tượng này sau để chọn màu giống với chân linh kiện
Kết quả sau khi đã chọn màu xong
Kết quả sau khi vẽ xong các chân cho linh kiện
Xuất file SVG

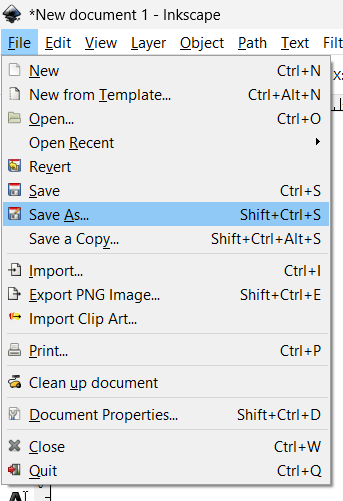

Chọn File → Save As…
Chọn định dạng là Plain SVG → Sau đó đặt tên File và nhấn Save
Bước 2: Mở Fritzing và tạo linh kiện mới
Chọn IC và kéo ra Breadboard
Nhấn vào IC, sau đó ở tab Kiểm tra, chọn số chân theo linh kiện của bạn. Ví dụ linh kiện ở đây có 30 chân → Chọn 30
Nhấn vào đây để chỉnh sửa tên của các chân linh kiện
Một tab sẽ hiện ra để chỉnh sửa chân
Sau khi đã chỉnh sửa tên chân xong
Đổi 2 phần sau theo tên linh kiện bạn muốn
Nhấn chuột phải vào IC và chọn chỉnh sửa
Tab chỉnh sửa linh kiện sẽ hiện ra
Chọn File → Tải các hình ảnh để xem…

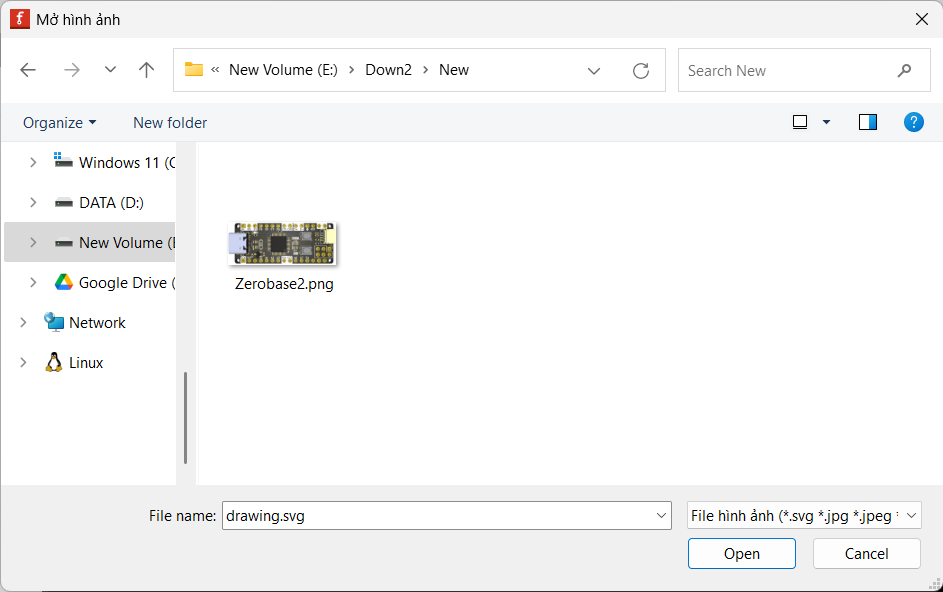

Nhập tên File SVG bạn vừa chỉnh sửa ở bước 1 và nhấn Open
Linh kiện bạn vừa Open sẽ hiển thị như hình

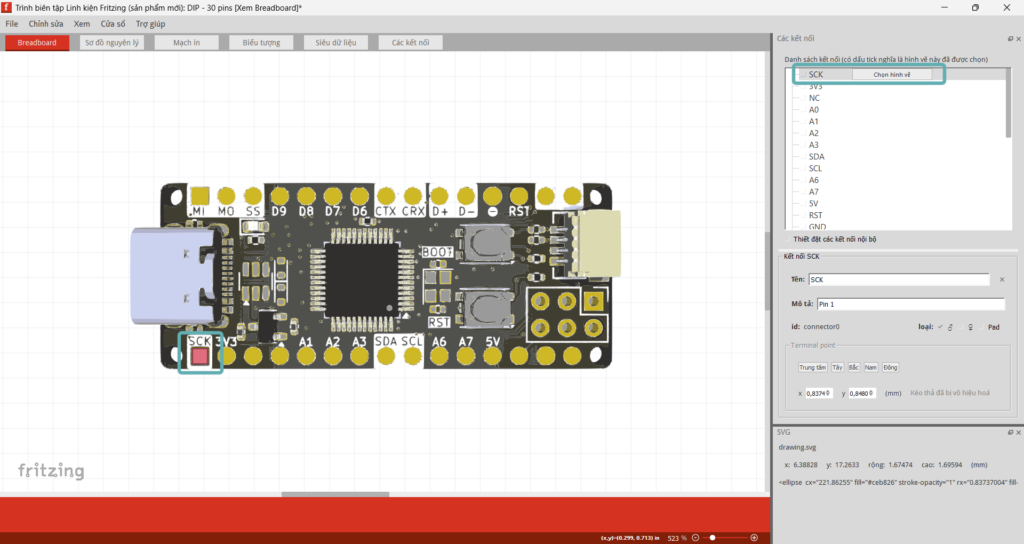

Nhấn vào Chọn hình vẽ → Chọn chân cần gán
Sau khi gán chân thành công, kết quả sẽ hiển thị như trong hình
Sau khi gán xong toàn bộ chân, ta vào phần biểu tượng
Chọn File → Sử dụng lại hình ảnh breadboard
Sau khi chọn xong biểu tượng, kết quả sẽ hiển thị như hình
Sau đó vào phần Siêu dữ liệu để chỉnh sửa lại các thông tin cho linh kiện
Vào File → Chọn Lưu thành linh kiện mới để lưu lại linh kiện
Đặt tên cho File sau đó nhấn OK
Sau khi lưu linh kiện thành công, vào phần MINE, và kéo linh kiện ra
Để nhập File có định dạng fzpz ta chọn biểu tượng như hình sau đó chọn Nhập file

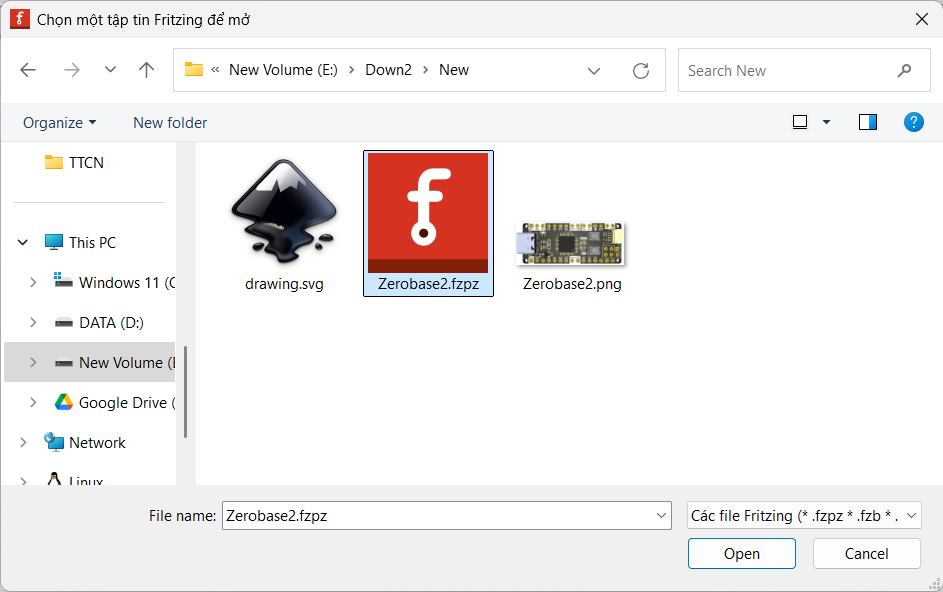

Chọn linh kiện muốn nhập
Nếu linh kiện đã có sẵn trong Fritzing, ta sẽ không thể nhập vào được nữa.
Tạo linh kiện tùy chỉnh trong Fritzing giúp bạn mở rộng khả năng thiết kế mạch và làm cho dự án của mình chuyên nghiệp hơn. Chỉ với một chút kiên nhẫn và thực hành, bạn có thể tạo ra các linh kiện phù hợp với nhu cầu của mình. Chúc bạn thành công!
