Mỏ Hàn Chì: Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

Mỏ hàn chì là một công cụ hàn được sử dụng rộng rãi trong các ngành công nghiệp điện tử, điện lạnh, cơ khí và nhiều lĩnh vực khác. Thiết bị này hoạt động bằng cách sử dụng nhiệt để làm nóng chảy chì hàn (hợp kim thiếc-chì hoặc các hợp kim thay thế không chì), tạo ra liên kết điện và cơ học giữa các linh kiện và vật liệu. Bài viết này từ Chipstack sẽ cung cấp cái nhìn tổng quan về mỏ hàn chì, bao gồm cấu tạo, phân loại, ứng dụng và các lưu ý quan trọng khi sử dụng.

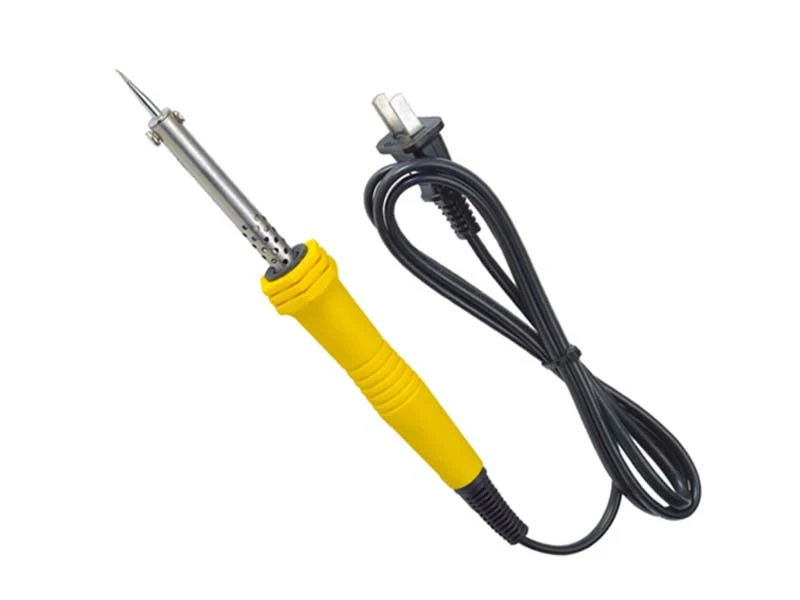

Mỏ hàn chì là gì?

Mỏ hàn chì là thiết bị dùng để làm nóng chảy chì hàn, giúp kết nối các chi tiết kim loại hoặc linh kiện điện tử.

Mỏ hàn chì được ứng dụng rộng rãi trong nhiều lĩnh vực như sửa chữa thiết bị điện tử, lắp ráp mạch điện, gia công linh kiện, thậm chí là trong các ngành công nghiệp sản xuất lớn. Với sự phát triển của công nghệ, mỏ hàn chì ngày càng được cải tiến để đáp ứng nhu cầu của người dùng như sản phẩm thủ công, các loại mỏ hàn công nghệ cao.

Các loại mỏ hàn chì hiện nay

Mỏ hàn nhiệt

Mỏ hàn nhiệt hoạt động bằng cách làm nóng mũi hàn thông qua dây điện trở. Loại mỏ hàn này có ưu điểm là dễ sử dụng, giá thành phải chăng, phù hợp cho các công việc sửa chữa điện tử đơn giản. Tuy nhiên, nó cũng có một số hạn chế như thời gian làm nóng khá lâu, khó điều chỉnh nhiệt độ chính xác, và không phải là lựa chọn lý tưởng khi cần hàn các linh kiện nhỏ đòi hỏi độ chính xác cao.

Xem thêm: Nên sử dụng mỏ hàn xung hay mỏ hàn nhiệt

Mỏ hàn xung

Mỏ hàn xung hoạt động dựa trên nguyên lý đoản mạch, giúp sinh nhiệt cực nhanh chỉ trong vài giây. Đây là lựa chọn phù hợp cho những ai cần hàn nhanh và thường xuyên. Tuy nhiên, loại mỏ hàn này không thích hợp cho các mối hàn quá nhỏ hoặc đòi hỏi độ tinh vi cao. Mỏ hàn xung thường được sử dụng trong sửa chữa đồ điện gia dụng hoặc hàn các linh kiện có kích thước vừa phải.

Mỏ hàn khí

Mỏ hàn khí sử dụng hỗn hợp khí để tạo ra nhiệt độ cao, giúp nung chảy kim loại mà không cần dùng chì hàn. Loại này thường được ứng dụng trong ngành cơ khí hoặc các công việc yêu cầu mối hàn chắc chắn. Tuy nhiên, do khó kiểm soát nhiệt độ, mỏ hàn khí không phù hợp để hàn các linh kiện điện tử nhỏ hoặc tinh vi.

Cấu tạo của mỏ hàn chì

1. Đầu hàn

Đầu hàn là bộ phận quan trọng nhất của mỏ hàn, có nhiệm vụ giữ chì và tạo nhiệt để làm nóng chảy dung môi hàn. Đầu hàn thường được làm từ các vật liệu chịu nhiệt cao như đồng hoặc thép không gỉ, giúp đảm bảo độ bền và khả năng truyền nhiệt tốt trong quá trình sử dụng.

2. Thanh hàn

Thanh hàn là phần chứa cơ chế kích nhiệt, giúp tạo ra nhiệt độ cần thiết để làm nóng chảy chì hàn. Thiết kế của thanh hàn cho phép phân bố nhiệt đều trên bề mặt hàn, đảm bảo mối hàn đồng đều và chắc chắn.

3. Cáp dẫn điện

Cáp dẫn điện có vai trò truyền dẫn điện năng từ nguồn điện đến mỏ hàn. Để đảm bảo an toàn cho người dùng, cáp dẫn điện cần được cách điện tốt, tránh tình trạng rò điện trong quá trình sử dụng.

4. Nút điều chỉnh nhiệt độ

Nút điều chỉnh nhiệt độ là bộ phận cho phép người dùng điều chỉnh mức nhiệt phù hợp với nhu cầu hàn. Việc điều chỉnh nhiệt độ chính xác sẽ quyết định chất lượng của mối hàn, giúp đạt được kết quả tối ưu.

Xem thêm: Cấu tạo và nguyên lý hoạt động của LED 7 đoạn

Nguyên lý hoạt động của mỏ hàn chì

Cấu tạo và cách hoạt động của mỏ hàn chì đóng vai trò quan trọng trong quá trình hàn. Để hiểu rõ hơn về nguyên lý hoạt động của mỏ hàn chì, chúng ta cần tìm hiểu các yếu tố chính như nguyên lý truyền nhiệt, quá trình hàn và cách điều chỉnh nhiệt độ.

Nguyên lý truyền nhiệt

Nguyên lý truyền nhiệt là yếu tố cốt lõi quyết định hiệu quả của quá trình hàn chì. Khi mỏ hàn hoạt động, nhiệt lượng được tạo ra thông qua cơ chế đốt nóng chì hàn và truyền trực tiếp đến vật liệu cần hàn. Sự truyền nhiệt này giúp làm nóng chảy vật liệu, tạo sự kết nối chắc chắn giữa các linh kiện. Để quá trình hàn đạt hiệu quả tối ưu, người thợ hàn cần kiểm soát tốt lượng nhiệt tác động lên vật liệu, tránh hiện tượng quá nhiệt hoặc thiếu nhiệt.

Quá trình hàn

Quá trình hàn diễn ra khi vật liệu được nung nóng đến nhiệt độ thích hợp, cho phép các liên kết được hình thành một cách bền vững. Lúc này, người thợ hàn sử dụng mỏ hàn chì để điều chỉnh vị trí vật liệu sao cho phù hợp với mục tiêu hàn. Việc duy trì mức nhiệt độ ổn định và điều chỉnh thao tác hàn chính xác giúp tạo ra các mối hàn chắc chắn, nâng cao độ bền và độ tin cậy của sản phẩm.

Cách điều chỉnh nhiệt độ

Điều chỉnh nhiệt độ là yếu tố then chốt giúp tối ưu hóa quá trình hàn chì. Tùy thuộc vào loại vật liệu cần hàn, người thợ hàn phải điều chỉnh nhiệt độ mỏ hàn sao cho phù hợp. Việc kiểm soát nhiệt độ chính xác giúp cải thiện chất lượng mối hàn và ngăn chặn tình trạng quá nhiệt gây hư hỏng linh kiện. Nhờ vào kỹ thuật điều chỉnh nhiệt độ hợp lý, quá trình hàn sẽ diễn ra trơn tru, đảm bảo độ bền và tính ổn định cho sản phẩm hoàn thiện.

Ứng dụng thực tế của mỏ hàn chì

Mỏ hàn chì là một công cụ quan trọng trong ngành công nghiệp với nhiều ứng dụng đa dạng. Sử dụng mỏ hàn chì giúp kết dính các miếng kim loại một cách chắc chắn, đồng thời đóng vai trò quan trọng trong việc sửa chữa linh kiện điện tử và lắp ráp máy móc hiện đại.

Trong công nghiệp, mỏ hàn chì được sử dụng rộng rãi để hàn kim loại, giúp tạo ra các sản phẩm hoặc cấu trúc kim loại vững chắc và đồng nhất. Người thợ có thể nhanh chóng ghép nối các mảnh kim loại lại với nhau, đảm bảo độ bền và tính ổn định của sản phẩm.

Bên cạnh đó, trong lĩnh vực sửa chữa linh kiện điện tử, mỏ hàn chì là công cụ không thể thiếu. Loại mỏ hàn này giúp kỹ thuật viên có thể thay thế hoặc hàn lại các linh kiện nhỏ trên bo mạch điện tử với độ chính xác cao, đảm bảo mạch điện hoạt động ổn định và không bị gián đoạn.

Ngoài ra, trong quá trình lắp ráp các thiết bị và máy móc, mỏ hàn chì đóng vai trò quan trọng trong việc kết nối các linh kiện, giúp tạo nên những bộ phận máy móc hoạt động hiệu quả. Nhờ vào khả năng hàn chắc chắn và điều chỉnh nhiệt độ linh hoạt, mỏ hàn chì góp phần quan trọng trong việc đảm bảo chất lượng và hiệu suất vận hành của các thiết bị công nghiệp.

Xem thêm: Ứng dụng thực tiễn của Transistor

Các loại phụ kiện đi kèm với mỏ hàn chì

Mỏ hàn

Mỏ hàn là thiết bị không thể thiếu khi thực hiện quá trình hàn chì. Trên thị trường hiện nay có rất nhiều dòng sản phẩm mỏ hàn khác nhau, vì vậy lựa chọn một sản phẩm chất lượng và phù hợp là rất quan trọng. Khi mua mỏ hàn, cần chú ý đến công suất (W), vì công suất càng lớn thì nhiệt độ sinh ra càng cao. Công suất phổ biến nhất hiện nay là khoảng 40W, vì mức công suất này đảm bảo cung cấp nhiệt lượng vừa phải, tránh làm hỏng linh kiện và giảm thiểu quá trình oxy hóa bề mặt. Nếu sử dụng mỏ hàn có công suất cao hơn 40W, nhựa thông có thể bị cháy, ảnh hưởng đến thẩm mỹ của mối hàn.

Nhựa thông

Nhựa thông là vật liệu không thể thiếu khi hàn chì, có tác dụng tạo lớp tráng phủ lên bề mặt kim loại, giúp chống oxy hóa và tăng độ bám dính cho mối hàn. Nhờ có nhựa thông, tuổi thọ của mũi hàn cũng được kéo dài hơn, đảm bảo chất lượng của quá trình hàn.

Thiếc hàn và chì hàn

Thiếc hàn và chì hàn là hai vật liệu quan trọng trong quá trình hàn. Chì hàn có thể gây độc hại do khói chì tỏa ra, vì vậy các nhà sản xuất đã bổ sung thiếc vào hợp kim hàn để giảm nhiệt độ nóng chảy và hạn chế tác hại của chì. Điều này giúp quá trình hàn an toàn hơn mà vẫn đảm bảo chất lượng mối hàn.

Đầu mũi hàn

Mũi hàn là một trong những linh kiện tiêu hao cần được thay thế định kỳ. Trong quá trình sử dụng, mũi hàn có thể bị oxy hóa và rỉ sét, làm giảm độ bám chì. Vì vậy, chọn mũi hàn chất lượng cao là rất quan trọng để đảm bảo hiệu quả hàn. Tránh mua các loại mũi hàn giá rẻ vì có thể ảnh hưởng đến chất lượng công việc và độ bền của sản phẩm.

Máy hàn linh kiện

Máy hàn linh kiện, còn được gọi là “trạm hàn”, là thiết bị chuyên dụng giúp điều chỉnh nhiệt độ chính xác cho từng loại linh kiện. Ngoài ra, trạm hàn còn có khay chứa để đặt các vật dụng đi kèm như bọt biển, nhựa thông, giúp không gian làm việc trở nên gọn gàng và tiện lợi hơn.

Hướng dẫn sử dụng mỏ hàn chì chi tiết

Sử dụng mỏ hàn chì đúng cách không chỉ giúp đảm bảo chất lượng mối hàn mà còn kéo dài tuổi thọ của thiết bị. Dưới đây là các bước chi tiết để sử dụng mỏ hàn chì hiệu quả:

Bước 1: Vệ sinh sạch sẽ bảng mạch và chân linh kiện

Trước khi hàn, cần vệ sinh kỹ bảng mạch và chân linh kiện để loại bỏ bụi bẩn, dầu mỡ hoặc lớp oxy hóa. Nếu bề mặt hàn không sạch, khả năng bám dính của chì hàn sẽ giảm, ảnh hưởng đến tính thẩm mỹ và chất lượng mối hàn.

Bước 2: Cắt chân linh kiện

Sau khi vệ sinh, tiến hành cắt chân linh kiện sao cho khi lắp vào bảng mạch, phần chân linh kiện nhô lên khoảng 1mm so với bề mặt giúp đảm bảo sự tiếp xúc tốt giữa chân linh kiện và bảng mạch, tạo điều kiện thuận lợi cho quá trình hàn.

Bước 3: Tráng thiếc

Trước khi hàn, cần tráng một lớp thiếc mỏng lên đầu mỏ hàn, dây hàn và vị trí cần hàn. Việc tráng thiếc giúp tăng khả năng dẫn nhiệt và đảm bảo mối hàn được kết dính chắc chắn.

Bước 4: Hàn linh kiện

Sau khi tráng thiếc, tiến hành hàn linh kiện vào bảng mạch. Đặt đầu mỏ hàn tiếp xúc với chân linh kiện và bề mặt hàn, sau đó đưa chì hàn vào vị trí cần hàn. Khi chì hàn nóng chảy, rút mỏ hàn ra và để mối hàn nguội tự nhiên.

Xem thêm: Hướng dẫn đo điện áp 3 pha bằng đồng hồ vạn năng

Lưu ý khi sử dụng mỏ hàn chì:

Luôn đảm bảo nhiệt độ mỏ hàn phù hợp với loại linh kiện và vật liệu cần hàn.
Vệ sinh đầu mũi hàn thường xuyên để tránh oxy hóa và tăng tuổi thọ thiết bị.
Sử dụng nhựa thông để tăng độ bám dính và bảo vệ mối hàn.

Mỏ hàn chì là một công cụ không thể thiếu trong các lĩnh vực điện tử, điện lạnh và cơ khí nhờ khả năng tạo ra các mối hàn chính xác và bền vững. Qua bài viết này, chúng ta đã tìm hiểu về cấu tạo, nguyên lý hoạt động, các loại phụ kiện đi kèm cũng như cách sử dụng mỏ hàn chì đúng cách. Nắm vững những kiến thức này giúp bạn thực hiện các công việc hàn một cách hiệu quả và đảm bảo an toàn và kéo dài tuổi thọ của thiết bị. Hãy lựa chọn sản phẩm chất lượng và tuân thủ các hướng dẫn sử dụng để đạt được kết quả tốt nhất trong quá trình làm việc với mỏ hàn chì.
