Transistor Là Gì? Chức Năng, Phân Loại Và Ứng Dụng

Bạn đã bao giờ tự hỏi điều gì làm cho các thiết bị điện tử hoạt động? Từ chiếc điện thoại thông minh bạn đang cầm trên tay đến hệ thống máy tính phức tạp, câu trả lời nằm ở một linh kiện nhỏ bé: Transistor. Được coi là một trong những phát minh quan trọng nhất của thế kỷ 20, Transistor đã cách mạng hóa ngành công nghiệp điện tử và đặt nền móng cho kỷ nguyên số. Bài viết này từ Chipstack.vn sẽ cung cấp cho bạn kiến thức toàn diện về Transistor, dù bạn là người mới bắt đầu hay đã có kinh nghiệm trong lĩnh vực điện tử.

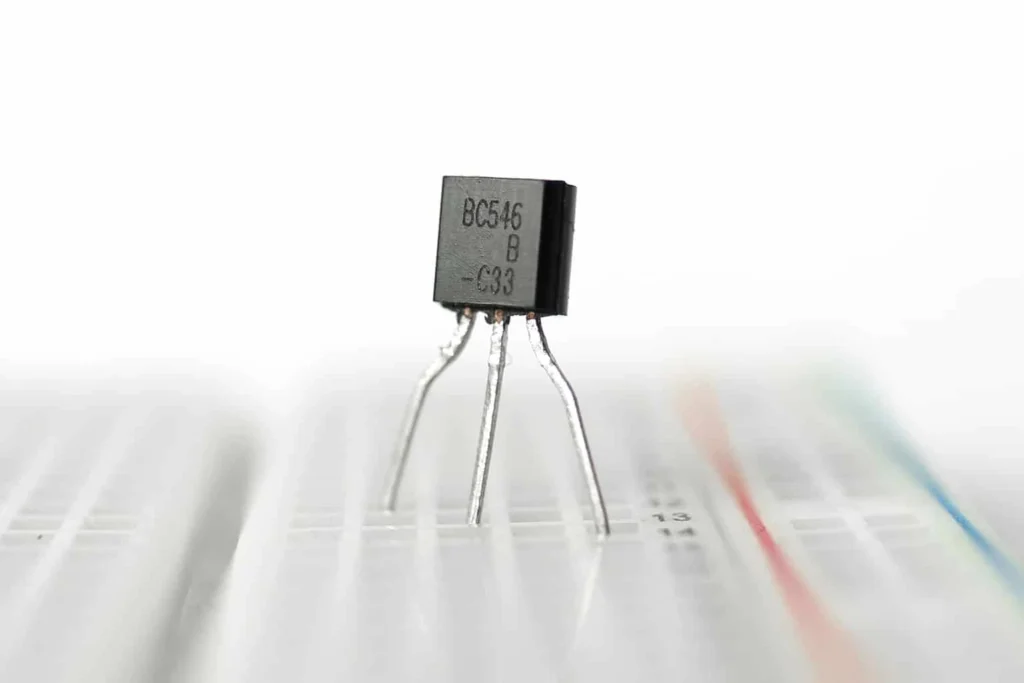

Transistor là gì?

Transistor là một linh kiện bán dẫn được sử dụng để khuếch đại tín hiệu điện tử hoặc đóng ngắt dòng điện. Được phát minh vào năm 1947 bởi John Bardeen, Walter Brattain và William Shockley, transistor đã cách mạng hóa ngành điện tử, thay thế các đèn điện tử chân không cồng kềnh và kém hiệu quả.

Transistor là thành phần không thể thiếu trong các mạch điện tử, từ các thiết bị đơn giản như radio đến các hệ thống phức tạp như máy tính, điện thoại thông minh, và các thiết bị IoT.

Transistor là từ ghép giữa 2 từ “Transfer” và “Resistor” trong tiếng Anh, có nghĩa là điện trở chuyển đổi. Tên gọi này được John R.Pieece đặt năm 1948 sau khi linh kiện này ra đời. Nó có ý nghĩa là khuếch đại thông qua chuyển đổi điện trở.

Xem thêm: Tổng quan về điện trở

Chức năng của Transistor

Khuếch đại tín hiệu

Transistor có thể khuếch đại biên độ của tín hiệu điện, biến tín hiệu điện yếu thành tín hiệu mạnh hơn. Khả năng này cực kỳ quan trọng trong các mạch âm thanh (amply, loa), mạch khuếch đại tín hiệu viễn thông, và nhiều ứng dụng xử lý tín hiệu khác. Tín hiệu đầu vào nhỏ được đưa vào một cực của Transistor sẽ điều khiển dòng điện lớn hơn chạy giữa hai cực còn lại, tạo ra tín hiệu đầu ra mạnh hơn.

Chuyển mạch (switching)

Transistor có thể hoạt động như một công tắc điện tử, cho phép dòng điện chạy qua hoặc ngắt dòng điện dựa trên tín hiệu điều khiển. Chức năng này được sử dụng rộng rãi trong các mạch logic số, mạch điều khiển rơ le, mạch điều khiển động cơ, và các ứng dụng chuyển mạch nguồn điện.

Cấu tạo chi tiết của Transistor

Transistor được cấu tạo từ các lớp vật liệu bán dẫn, thường là silicon hoặc germanium. Tùy vào cách sắp xếp các lớp bán dẫn, transistor được chia thành hai loại chính:

1. Transistor lưỡng cực (BJT – Bipolar Junction Transistor)

Cấu tạo: Gồm ba lớp bán dẫn tạo thành hai mối nối PN. BJT có hai loại chính: NPN và PNP.
Ba chân: Emitter (E), Base (B), và Collector (C).

2. Transistor hiệu ứng trường (FET – Field-Effect Transistor)

Cấu tạo: Gồm ba chân: Source (S), Gate (G), và Drain (D).
Phân loại: JFET và MOSFET.

Các loại Transistors phổ biến hiện nay

Nguyên lý hoạt động của Transistor

Trường hợp Transistor chưa được kích hoạt (dòng Base = 0):

Khi chưa có dòng điện chạy vào cực Base (tương tự như công tắc mở), dù có điện áp U_CE đặt giữa cực Collector và Emitter, dòng điện I_C vẫn không thể chạy qua. Điều này là do tiếp giáp P-N giữa Collector và Emitter chưa được phân cực thuận, tạo thành một vùng nghèo ngăn cản dòng điện chạy qua.

Trường hợp Transistor được kích hoạt (dòng Base > 0):

Khi có dòng điện nhỏ I_B chạy vào cực Base (tương tự như công tắc đóng), tiếp giáp P-N giữa Base và Emitter được phân cực thuận. Điều này cho phép các hạt tải điện (electron và lỗ trống) di chuyển qua lại giữa Base và Emitter.

Do lớp bán dẫn P tại cực Base rất mỏng và có nồng độ pha tạp thấp, phần lớn các electron từ Emitter đi vào Base sẽ không tái hợp với lỗ trống trong Base mà tiếp tục di chuyển đến Collector dưới tác dụng của điện áp U_CE, tạo thành dòng I_C.

Phân cực Transistor:

Để Transistor hoạt động, cần đặt một điện áp một chiều thích hợp vào các cực của nó, gọi là điện áp phân cực. Có hai cách phân cực chính cho Transistor NPN và PNP:

Phân cực thuận: Tiếp giáp Base-Emitter được phân cực thuận, cho phép dòng điện chạy qua. Tiếp giáp Base-Collector được phân cực nghịch. Đây là chế độ hoạt động bình thường của Transistor để khuếch đại hoặc chuyển mạch.

Phân cực nghịch: Cả hai tiếp giáp Base-Emitter và Base-Collector đều được phân cực nghịch. Trong chế độ này, Transistor gần như không dẫn điện.

Ứng dụng của Transistor trong đời sống hiện nay

Khuếch đại tín hiệu

Trong các thiết bị âm thanh như loa, ampli, transistor giúp khuếch đại tín hiệu âm thanh, mang lại chất lượng âm thanh tốt hơn.

Điều khiển động cơ

Transistor được sử dụng trong các mạch điều khiển động cơ, giúp điều chỉnh tốc độ và hướng quay của động cơ.

Mạch logic và vi xử lý

Trong máy tính và các thiết bị số, transistor là thành phần chính của các cổng logic, giúp xử lý thông tin nhanh chóng và chính xác.

Thiết bị truyền thông

Transistor được dùng trong các thiết bị như điện thoại, radio, và TV để xử lý và truyền tín hiệu.

Năng lượng tái tạo

Trong các hệ thống năng lượng mặt trời và gió, transistor giúp điều khiển và chuyển đổi năng lượng hiệu quả.

Xem thêm: Ứng dụng thực tế của cuộn cảm

Transistor là một phát minh vĩ đại, đóng vai trò quan trọng trong sự phát triển của ngành điện tử hiện đại. Với khả năng khuếch đại và điều khiển dòng điện, transistor đã trở thành linh kiện không thể thiếu trong các thiết bị điện tử từ đơn giản đến phức tạp. Hy vọng bài viết này của Chipstack.vn đã giúp bạn hiểu rõ hơn về transistor là gì, cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng của nó trong đời sống.
